¿Cómo se diseñan los moldes de inyección?

El moldeo por inyección es uno de los procesos de fabricación más utilizados para producir piezas de plástico. Desde componentes automotrices y dispositivos médicos hasta bienes de consumo y electrónica, este método permite a los fabricantes producir altos volúmenes de piezas precisas, duraderas y rentables. En el corazón del proceso se encuentra el molde de inyección , una herramienta cuidadosamente diseñada que da forma a plástico fundido a la forma deseada.

Pero, ¿cómo se diseñan exactamente los moldes de inyección ? El diseño de un molde es una tarea multidisciplinaria que combina el conocimiento de los materiales, la ingeniería mecánica, el diseño asistido por computadora (CAD), la dinámica de fluidos y los procesos de fabricación. En este artículo, exploraremos el viaje completo del diseño de molde de inyección, principios de cobertura, consideraciones, pasos, herramientas y prácticas de la industria.

1. ¿Qué es un molde de inyección?

Un molde de inyección es una herramienta hecha a medida, generalmente construida a partir de acero endurecido, acero inoxidable o aluminio, que se usa en el proceso de moldeo por inyección para dar forma a los materiales de plástico. El molde consta de dos mitades (la cavidad y el núcleo) que se unen para formar una cavidad donde el material termoplástico fundido o termoset se inyecta bajo alta presión. Una vez que el material se enfría y se solidifica, se abre el molde y se expulsa la parte terminada.

El diseño del molde afecta directamente:

• Calidad y precisión del producto

• Eficiencia de fabricación

• Costo de producción

• Durabilidad del molde y vida útil

Esto hace que el diseño de moho sea una de las etapas más críticas en el proceso de moldeo por inyección.

2. Principios clave del diseño de molde de inyección

Antes de sumergirse en los pasos de diseño, es importante comprender los principios fundamentales que guían el diseño de moho:

I. Parte de la geometría y la funcionalidad

El diseño del molde debe reflejar la forma, las dimensiones y los requisitos funcionales de la parte final. Las geometrías complejas pueden requerir múltiples cavidades, controles deslizantes o levantadores.

II. Flujo de material

El molde debe permitir que el plástico fundido fluya suavemente y uniformemente a todas las áreas de la cavidad. El flujo deficiente conduce a defectos como disparos cortos, marcas de sumidero o warpage.

Iii. Eficiencia de enfriamiento

El enfriamiento es una de las etapas más lentas de moldeo por inyección. Un sistema de enfriamiento bien diseñado reduce los tiempos de ciclo y mejora la consistencia de las partes.

IV. Sistema de expulsión

Las partes deben ser expulsadas sin daños. El molde debe incorporar pasadores de eyectores, mangas u otros mecanismos para eliminar la pieza de manera segura.

V. Durabilidad y saldo de costos

Un molde debe soportar miles (a veces millones) de ciclos. La elección de los materiales y los tratamientos superficiales debe equilibrar la durabilidad con la eficiencia rentable.

3. El proceso de diseño de moho: paso a paso

Diseñar un molde de inyección no es una sola acción, sino un proceso estructurado que involucra múltiples etapas. Vamos paso a paso:

Paso 1: Comprender los requisitos del producto

El proceso comienza con una comprensión clara de la pieza a fabricar. El equipo de diseño de productos proporciona información detallada, como:

• Modelos CAD 3D de la pieza

• Tolerancias dimensionales

• Requisitos de rendimiento mecánico y térmico

• Consideraciones estéticas (acabado superficial, textura)

• Volumen de producción y vida esperada de moho

Estos datos son esenciales para determinar la complejidad del moho, los números de cavidad y los materiales.

Paso 2: Análisis de diseño para fabricación (DFM)

Antes de que comience el diseño del moho, los ingenieros realizan un análisis DFM para identificar problemas potenciales en el diseño del producto. Los puntos típicos evaluados incluyen:

• Grosor de la pared: el grosor de la pared uniforme evita la deformación.

• Ángulos de borrador: las paredes inclinadas permiten una expulsión más fácil.

• Subrazados: estos pueden requerir acciones o levantadores secundarios.

• Costillas y jefes: deben estar diseñados para evitar marcas de fregadero y mantener la fuerza.

• Elección del material: diferentes plásticos se encogen de manera diferente, afectando las dimensiones del moho.

El análisis DFM ayuda a optimizar el diseño del producto para un moldeo eficiente.

Paso 3: Simulación de flujo de moho

El diseño moderno de moho depende en gran medida de las herramientas de ingeniería asistida por computadora (CAE) . El software de análisis de flujo de moho simula el proceso de inyección y predice:

• Patrones de flujo de plástico fundido

• Trampas de aire potenciales o líneas de soldadura

• Tiempo de llenado y presión

• Eficiencia de enfriamiento y tiempo de ciclo

• Defectos probables como vacíos o warpage

Esta etapa ahorra tiempo y dinero abordando posibles problemas antes de la fabricación de moho físico.

Paso 4: Elegir el tipo de molde

Los moldes pueden variar mucho según los requisitos de productos y producción. Los tipos de claves incluyen:

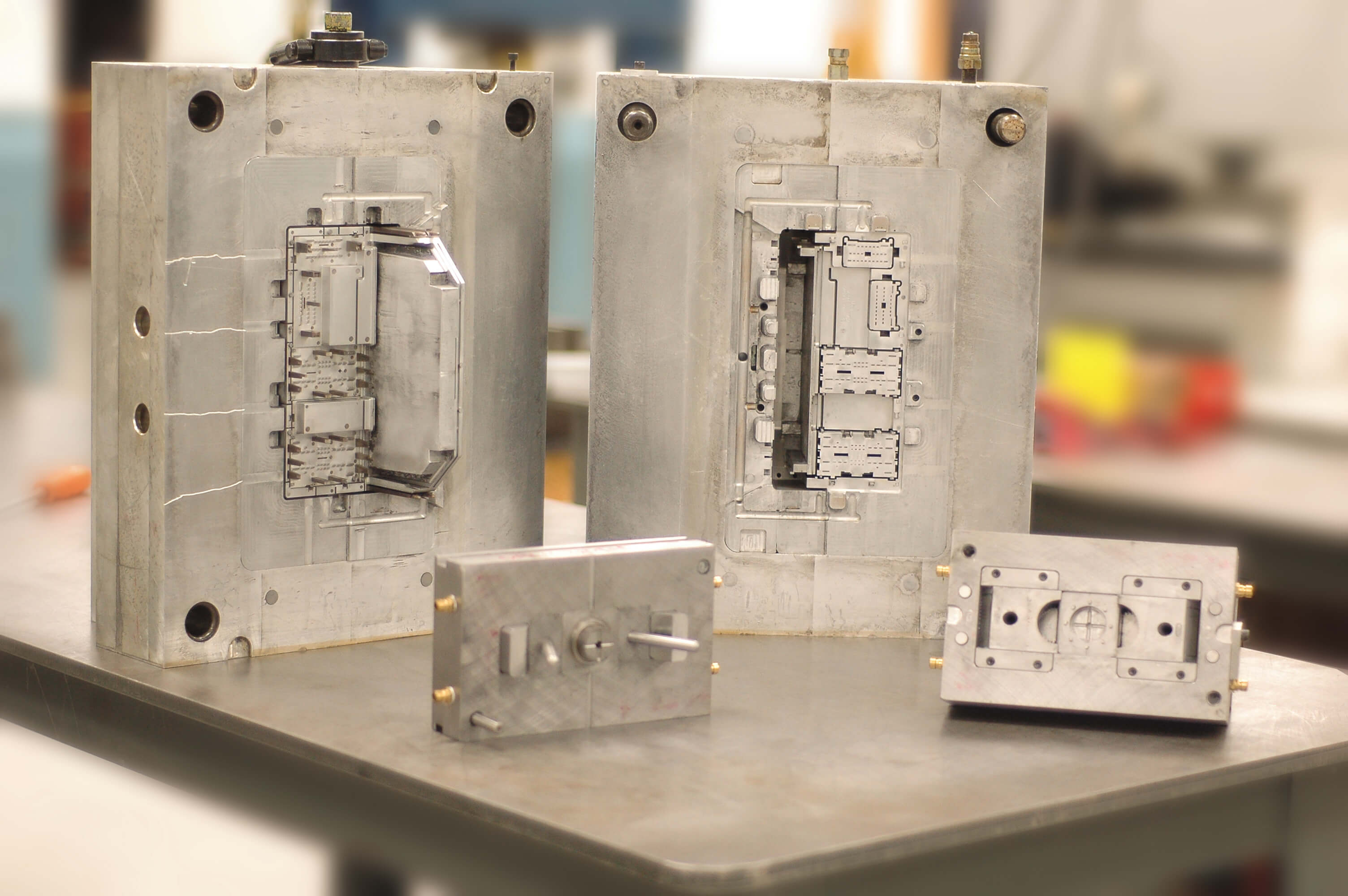

• Molde de dos platos: el tipo de molde simple más común con cavidad y mitades núcleo.

• Molde de tres platos: incluye una placa adicional para separar corredores y puertas, ideal para la producción de múltiples cavidades.

• Molde de corredor caliente: utiliza canales calentados para entregar plástico directamente a las cavidades, reduciendo los desechos.

• Molde de corredor frío: más simple pero produce desechos de corredores que deben reciclarse.

• Molde familiar: produce múltiples piezas diferentes en el mismo ciclo.

La elección depende del diseño del producto, el material y las consideraciones de costos.

Paso 5: Diseño del diseño del molde

En esta etapa, los ingenieros crean el diseño de la base del moho e integran los siguientes sistemas:

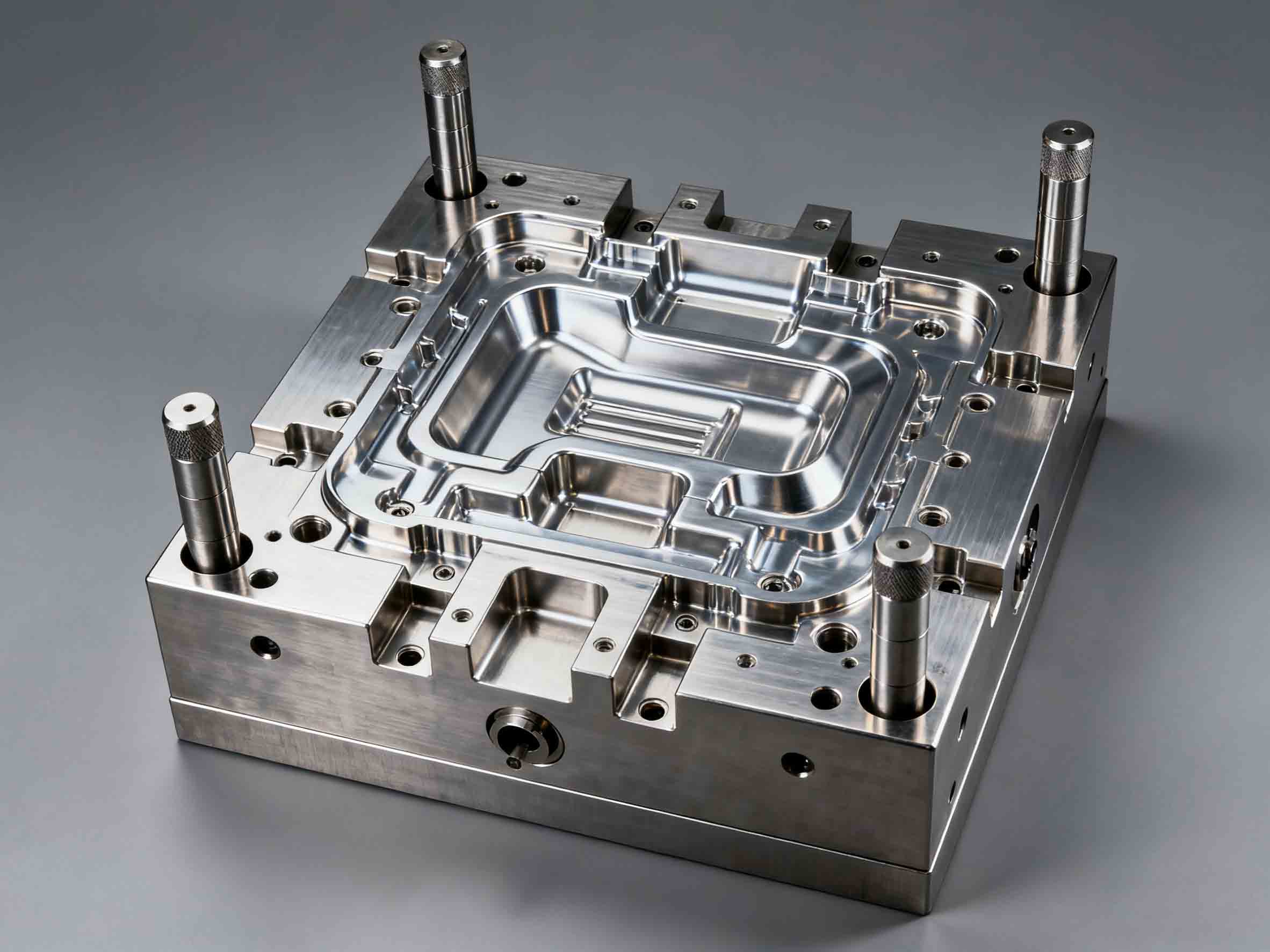

1. Cavidad y diseño de núcleo : da forma a la parte con dimensiones precisas.

2. Sistema de activación : controla cómo el plástico ingresa a la cavidad. Los tipos de puerta comunes incluyen puertas de borde, puertas de alfiler y puertas submarinas.

3. Sistema de corredores : canales que guían plástico desde el rociado hasta las puertas.

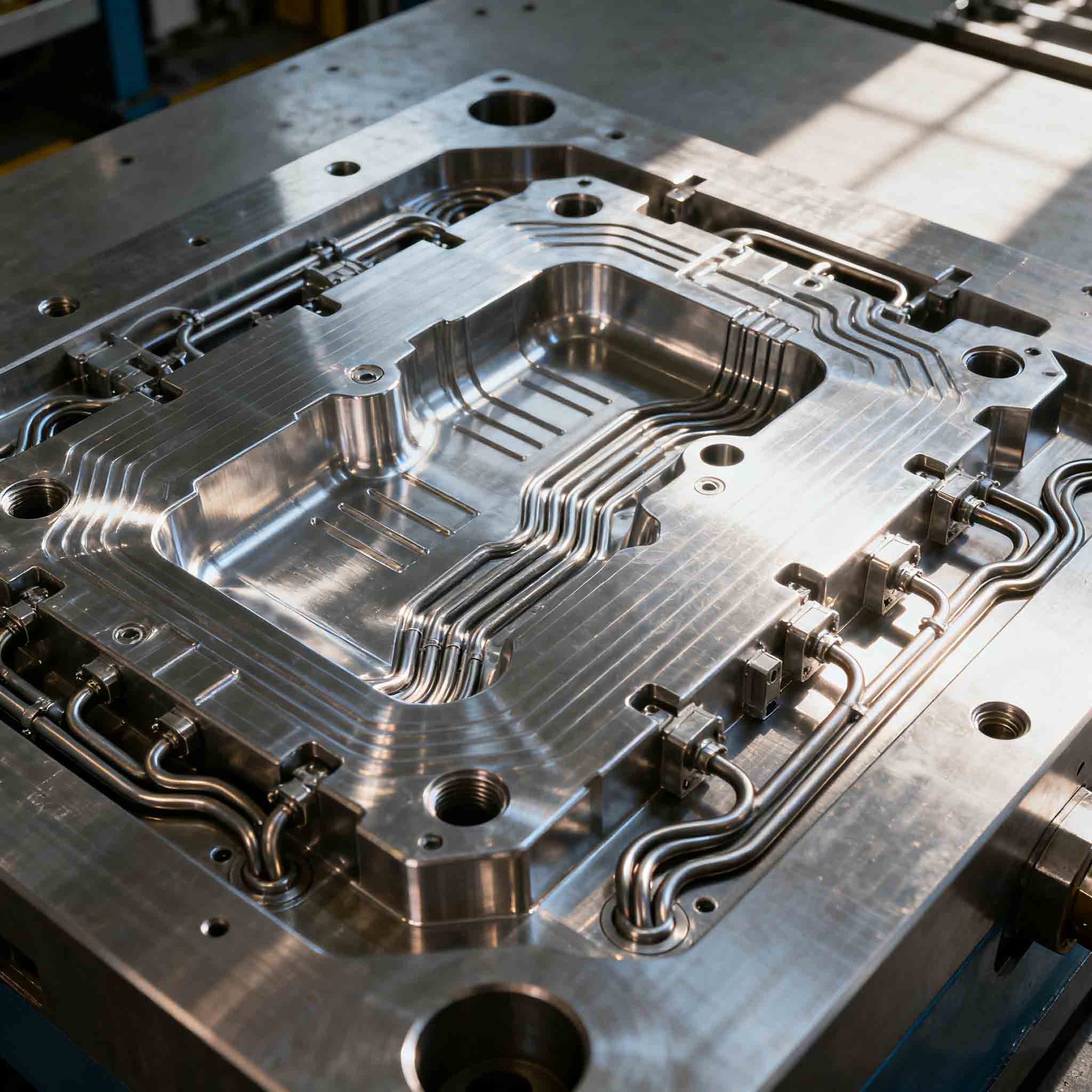

4. Sistema de enfriamiento : una red de canales de agua o líneas de enfriamiento conformes para garantizar un enfriamiento uniforme.

5. Sistema de eyección : alfileres de eyectores, placas de stripper o mangas para liberar la pieza.

6. Sistema de ventilación : permite que el aire y los gases atrapados escapen durante la inyección.

Paso 6: Selección de material para el molde

La elección del material de moho depende de la durabilidad, el volumen de producción y el presupuesto:

• Acero endurecido: alta resistencia, excelente resistencia al desgaste, vida larga (ideal para millones de ciclos).

• Acero precardado: menor costo, vida útil más corta (adecuada para la producción de volumen medio).

• Aluminio: liviano, fácil de mecanizar, tiempos de entrega más rápidos, pero durabilidad limitada.

• Aleaciones de berilio-cobre: ​​excelente conductividad térmica, a menudo utilizada en inserciones de enfriamiento.

Paso 7: Modelado CAD y ensamblaje de moho

Utilizando el software CAD, los diseñadores crean un modelo 3D detallado del molde. Esto incluye:

• Conjunto de molde completo con todos los componentes

• Partes móviles como controles deslizantes, levantadores y eyectores

• Autorizaciones, tolerancias y sistemas de alineación

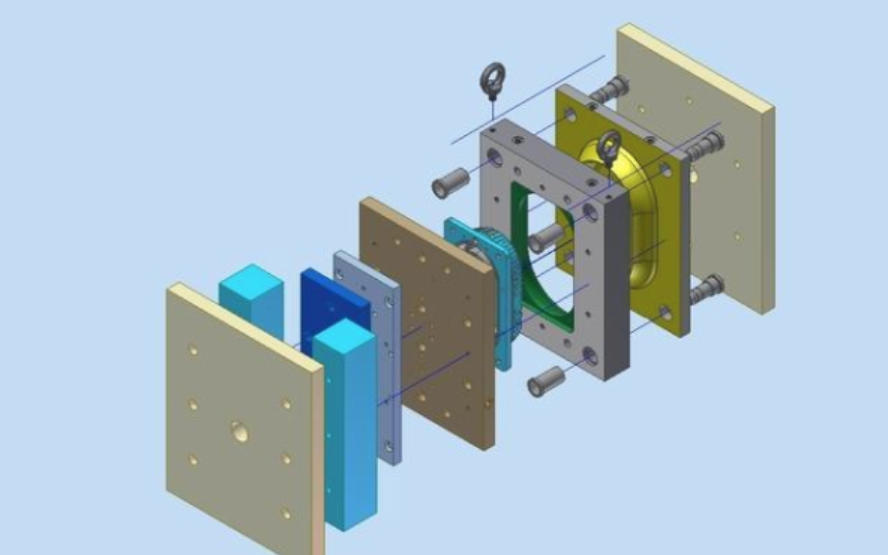

• Vistas explotadas para instrucciones de fabricación

El modelado CAD garantiza que cada detalle esté documentado antes de que comience el mecanizado.

Paso 8: Validación y creación de prototipos

En muchos casos, los fabricantes crean moldes prototipo (herramientas suaves) con aluminio o incluso impresión 3D. Estos permiten las pruebas de producción limitadas para probar:

• Parte funcionalidad

• Calidad de la superficie

• Eficiencia del tiempo del ciclo

• Posibles defectos de diseño

La validación asegura que el molde de acero final funcione correctamente.

Paso 9: Fabricación de moldes

Una vez que se aprueba el diseño, el molde se fabrica utilizando técnicas de mecanizado avanzado:

• Fresado de CNC

• EDM (mecanizado de descarga eléctrica)

• Molienda y pulido

• Tratamiento térmico

Este proceso puede llevar varias semanas o meses, dependiendo de la complejidad.

Paso 10: Pruebas y ejecuciones de prueba (T1, T2, T3)

Cuando se completa el molde, sufre pruebas :

• T1: Primera prueba para verificar las dimensiones de llenado, expulsión y parte.

• T2: se realizan ajustes para solucionar problemas como flasheo, tomas cortas o warpage.

• T3 y más allá: los refinamientos finales aseguran que el moho cumpla con los estándares de calidad.

Solo después de las pruebas exitosas se aprueba el moho para la producción a gran escala.

4. Consideraciones avanzadas de diseño de moho

El diseño moderno de moho va más allá de lo básico. Los ingenieros también consideran:

• Enfriamiento conforme : utilizando la fabricación aditiva para crear canales de enfriamiento que sigan la geometría de la pieza, reduciendo los tiempos del ciclo.

• Núcleo plegable : para geometrías internas complejas como hilos sin requerir mecanismos desenroscados.

• Inserte el moldura y el sobremoldeo : Diseño de moldes para combinar múltiples materiales o integrar inserciones de metal.

• Compatibilidad de automatización : garantizar que los moldes sean compatibles con el manejo robótico de piezas para la producción de alta eficiencia.

• Accesibilidad de mantenimiento : Diseño de mohos para facilitar la limpieza y reparación, lo que extiende la vida útil.

5. Desafíos comunes en el diseño de moho

Incluso con herramientas avanzadas, el diseño de moho enfrenta desafíos como:

• Warpage debido a un enfriamiento desigual

• Marcas de fregadero del diseño de costilla incorrecta

• Parpadeo causado por un bajo sellado de la línea de separación

• Disparos cortos de actividades inadecuadas

• Altos costos debido a la complejidad innecesaria

Los diseñadores experimentados usan simulaciones, conocimiento pasado y estándares de la industria para mitigar estos riesgos.

6. El papel del software en el diseño de moho

Hoy, el diseño de moho es inseparable del software CAD/CAE/CAM. Las herramientas populares incluyen:

• Software CAD: SolidWorks, Catia, Siemens NX

• Software CAE (análisis de flujo de moho): Autodesk Moldflow, Moldex3d

• Software CAM: MasterCam, Powermill para programación de trayectoria de herramientas

Estas herramientas digitales aceleran el diseño, mejoran la precisión y reducen la prueba y el error en la producción.

7. Consideraciones de costos en el diseño de moho

Los costos de moho pueden variar de unos pocos miles a cientos de miles de dólares. Los factores que influyen en el costo incluyen:

• Complejidad de la geometría

• Número de caries

• Material de moho (acero vs aluminio)

• Diseño del sistema de enfriamiento

• Requisitos de acabado superficial

• Volumen de producción (bajo frente a alto)

Un molde bien diseñado puede costar más por adelantado, pero ahorra dinero a largo plazo al reducir los tiempos de ciclo, el mantenimiento y las tarifas de desecho.

Conclusión

Los moldes de inyección son la columna vertebral de la producción moderna de piezas de plástico, y su diseño es tanto un arte como una ciencia. Desde la comprensión de los requisitos del producto y la ejecución del análisis DFM hasta el modelado CAD detallado, la selección de materiales y las ejecuciones de prueba, el proceso implica una combinación sistemática de ingeniería y creatividad.

Un molde bien diseñado no solo garantiza piezas de alta calidad, sino que también reduce los costos de producción, reduce los defectos y extiende la vida útil de la herramienta. Con el aumento de las tecnologías digitales, el software de simulación y la fabricación de aditivos, el diseño de moho se está volviendo más rápido, más inteligente y más sostenible.

Para los fabricantes, invertir en diseño de moho experto no es solo un paso en la producción, es la clave para lograr la eficiencia, la precisión y la ventaja competitiva.
