¿Cuál es la línea de separación en el moldeo de inyección?

Comprender su importancia en el diseño de moho y la calidad del producto

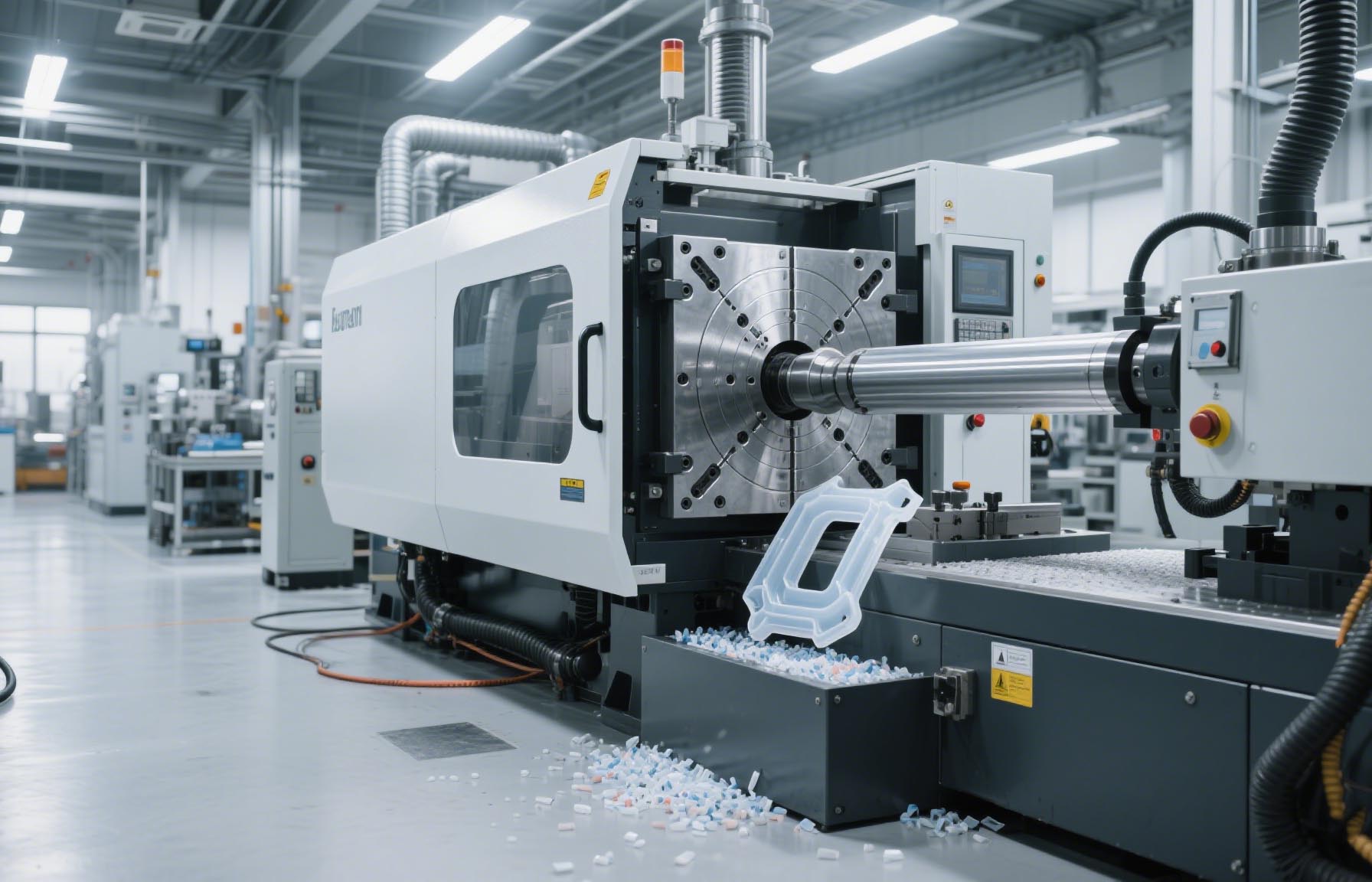

El moldeo por inyección es uno de los procesos de fabricación más utilizados para producir componentes de plástico en grandes volúmenes. Su capacidad para ofrecer una alta precisión, repetibilidad y eficiencia lo hace ideal para innumerables industrias: almohativo, electrónica, medicina, bienes de consumo y más. Dentro de este complejo proceso, un detalle crítico pero a menudo pasado por alto juega un papel importante en la estética del producto, la función y la capacidad de fabricación: la línea de separación.

En este artículo, exploraremos cuál es la línea de separación, por qué importa, cómo se forma y qué los diseñadores e ingenieros deben considerar para optimizarla.

1. ¿Cuál es la línea de separación?

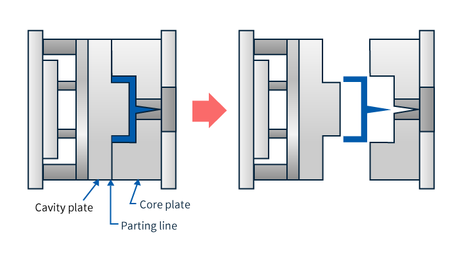

En el moldeo por inyección, la línea de separación es la ubicación en una parte moldeada donde las dos mitades del molde se encuentran y se separan. Estas dos mitades se conocen como el núcleo y la cavidad. Cuando se inyecta el plástico fundido en el molde, llena la cavidad creada entre estas dos mitades. Una vez que el plástico se enfría y se solidifica, el molde se abre a lo largo de la línea de separación para expulsar la parte terminada.

Debido a que es la línea donde se unen los dos lados del molde, la línea de separación a menudo deja una marca o costura visible en la superficie de la parte moldeada. Esta línea puede variar de casi invisibles en componentes de precisión moldeados a muy prominentes en elementos grandes o menos precisos.

2. Por qué es importante la línea de separación

Aunque puede parecer una característica menor, la línea de separación tiene un gran impacto en:

✦ Estética

Una línea de separación visible puede afectar el atractivo visual de un producto. En productos orientados al consumidor como juguetes, electrónicos o interiores automotrices, las costuras visibles pueden ser indeseables y requieren postprocesamiento o pulido.

✦ Funcionalidad

Si la línea de separación aparece en un área funcional (por ejemplo, superficies de sellado, roscas, bisagras), puede comprometer la integridad u operación de la pieza. Por ejemplo, una línea de separación desigual en un dispositivo médico podría interferir con el ensamblaje o el sellado.

✦ Precisión dimensional

El destello (exceso de plástico que se filtra entre las mitades del molde en la línea de separación) puede distorsionar la geometría de una parte, lo que lleva a un ajuste o una funcionalidad deficiente.

✦ Facilidad de fabricación

Una línea de separación colocada estratégicamente simplifica el diseño de moho, la expulsión de piezas e incluso el mantenimiento. Las líneas mal colocadas pueden complicar el moho o aumentar los costos debido al mecanizado o acabado adicionales.

3. Cómo se forma la línea de separación

La línea de separación se forma debido a la naturaleza misma de cómo funcionan los moldes de inyección. Un molde debe abrirse y cerca de permitir que las piezas se formen y eliminen. Esto requiere una 'Split ' en el molde, que se convierte en la línea de separación.

Hay tres factores principales que definen cómo y dónde aparece una línea de separación:

• Geometría del diseño del molde: la forma de la pieza y cómo está orientado en el molde influye en gran medida en la ubicación de la línea.

• Ángulos de borrador: las piezas generalmente requieren ángulos de borrador para ayudar con la expulsión del molde. La dirección del borrador a menudo determina dónde se dividirá el molde.

• Orientación del núcleo y la cavidad: los diseñadores deben decidir qué lado del molde tendrá el núcleo y cuál tendrá la cavidad. Esta decisión afecta la visibilidad y la colocación de la línea de separación.

4. Tipos de líneas de separación

Diferentes geometrías de piezas y diseños de moho dan como resultado diferentes tipos de líneas de separación. Algunos tipos comunes incluyen:

1. Línea de separación plana

Este es el tipo más básico y fácil de la máquina. Se encuentra a lo largo de un solo plano plano, generalmente alrededor de la parte más ancha de un componente. Común en formas cuadradas simples o partes cilíndricas.

2. Línea de separación

Utilizado cuando una parte no se puede dividir limpiamente a lo largo de un solo plano. La línea 'Steps ' hacia arriba o hacia abajo a través de la geometría de la pieza. Más complejo para fabricar.

3. Línea de separación curva o irregular

Estos siguen contornos complejos de una parte. A menudo se usa en componentes altamente detallados o decorativos (por ejemplo, juguetes o carcasas intrincadas). Diseñar y mecanizar estos moldes es más complejo y costoso.

4. Línea de separación de cierre

Usado donde las secciones de moho en movimiento (como controles deslizantes o levantadores) deben sellar las partes de la cavidad del molde para evitar el destello. Común en los subcortes y las características de ajuste a presión.

5. Las mejores prácticas para la colocación de la línea de separación

Los diseñadores e ingenieros de moho deben colaborar temprano en la fase de diseño para garantizar que la línea de separación esté optimizada. Aquí hay algunas mejores prácticas:

✓ colóquelo donde sea menos notable

Intente colocar la línea en la parte inferior o la parte posterior de las piezas, donde no se verá en uso normal. Para las partes cosméticas, es mejor ocultarlo en una línea de sombra o a lo largo de una característica natural.

✓ Evite las áreas funcionales

No coloque líneas de separación en caras de sellado, tolerancias críticas o superficies de apareamiento. Estas áreas deben estar limpias y uniformes.

✓ Simplifique el molde

Una línea de separación recta y plana es más fácil y más barata de fabricar. Si la línea debe ser compleja, evalúe si agrega valor funcional o visual al producto.

✓ Considere la dirección de expulsión

Asegúrese de que la línea de separación permita la mejor dirección de expulsión con una fuerza mínima o daños potenciales a la pieza.

✓ Piense en los procesos secundarios

Si la pintura, el enchapado o la impresión se realizarán en la pieza, asegúrese de que la línea de separación no interfiera o requiera un procesamiento excesivo.

6. Problemas comunes relacionados con las líneas de separación

A pesar de los mejores esfuerzos, las líneas de separación a veces pueden crear defectos o desafíos. Aquí hay algunos para tener en cuenta:

Formación flash

Si las mitades del molde no se cierran correctamente o hay desgaste a lo largo de las superficies de apareamiento, el plástico fundido puede filtrarse, formando flashes delgados.

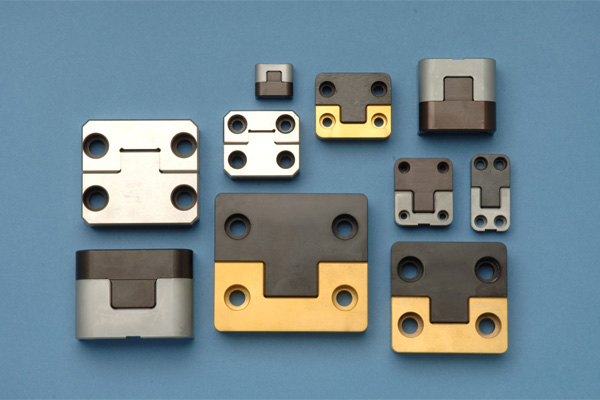

Desalineación

Con el tiempo, los moldes pueden desalinearse, causando líneas de separación desiguales que afectan la apariencia y la función del producto.

Desgaste

Las superficies de separación soportan un estrés significativo. Si no se mantiene adecuadamente, esto puede dar lugar a líneas de separación, fugas o calidad de pieza inconsistente.

7. Ejemplos del mundo real

Veamos algunas aplicaciones del mundo real donde las líneas de separación son especialmente importantes:

• Jeringas médicas: una línea de separación limpia y precisa es esencial para garantizar el sellado adecuado y la seguridad del paciente.

• Paneles automotrices: las piezas de plástico interior deben alinearse perfectamente, y las líneas de separación visibles pueden afectar la percepción de lujo.

• Electrónica de consumo: las cajas telefónicas o los controles remotos a menudo tienen líneas de separación cuidadosamente ocultas a lo largo de elementos de diseño.

8. Línea de separación en CAD y simulación

Las herramientas CAD modernas y el software de simulación permiten a los ingenieros visualizar y evaluar la línea de separación durante la fase de diseño. Estas herramientas ayudan:

• Sugerir automáticamente la colocación óptima de la línea de separación

• Identificar áreas donde es probable que el flash o los defectos sea

• Visualizar instrucciones de apertura de moho y requisitos de borrador

El uso de estas herramientas al principio del proceso de diseño ahorra tiempo y evita modificaciones costosas de moho más adelante.

Conclusión

Si bien la línea de separación en el moldeo por inyección puede parecer un pequeño detalle, juega un papel fundamental en la función, la estética y la fabricación de piezas de plástico. Comprender su propósito y optimizar su colocación es esencial para ofrecer productos de alta calidad.

Los ingenieros, los diseñadores y los fabricantes de moho deben trabajar juntos para equilibrar la función, la forma y el costo, lo que la línea de separación sirve al producto en lugar de obstaculiza. Con la planificación y las herramientas correctas, puede crear piezas moldeadas que no solo funcionen sin problemas, sino que también se vean sin problemas y profesionales.
