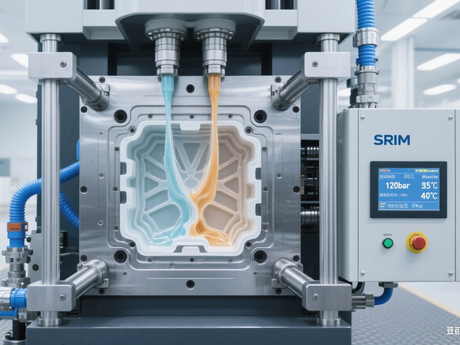

El moldeo por inyección de reacción estructural (SRIM) es un proceso de fabricación compuesto ampliamente utilizado que combina los beneficios de los materiales livianos, la ingeniería de precisión y la producción rentable. Es una versión avanzada de moldeo por inyección de reacción (RIM) diseñada para producir piezas estructurales con una mayor resistencia y rigidez mecánica. La tecnología SRIM ha sido fundamental en industrias como automotriz, aeroespacial, construcción y energía, donde los componentes fuertes pero livianos son esenciales.
En este artículo, exploraremos los fundamentos de SRIM, cómo funciona, sus ventajas, aplicaciones, desafíos y la perspectiva futura de este proceso.
Para comprender el concepto de SRIM, es importante comprender primero el proceso principal: moldeo por inyección de reacción (RIM).
El RIM implica la mezcla de dos o más reactivos líquidos de baja viscosidad, típicamente poliuretano u otros polímeros termoestables, que se inyectan en un molde cerrado. La reacción química ocurre dentro del molde, produciendo una parte de polímero sólido. A diferencia del moldeo de inyección tradicional que se derrite e inyecta gránulos termoplásticos, el borde depende de una reacción química que solidifica el material directamente en el molde.
RIM es valorado por su capacidad para producir piezas livianas, complejas y duraderas. Sin embargo, las propiedades mecánicas de las piezas de borde convencionales pueden no ser siempre suficientes para aplicaciones de alto estrés. Aquí es donde entra en juego Srim.
El moldeo por inyección de reacción estructural (SRIM) es un proceso de borde mejorado que incorpora fibras de refuerzo, típicamente de vidrio, carbono o fibras naturales, en la cavidad del moho antes de inyectar la mezcla de polímero. El refuerzo mejora drásticamente la integridad estructural, la rigidez y la capacidad de carga de la parte final.
En otras palabras, SRIM combina las ventajas de los compuestos reforzados con fibra con la rentabilidad y la libertad de diseño de la inyección de reacción. Esto hace de SRIM una elección preferida para producir componentes grandes, fuertes pero livianos en industrias que exigen materiales de alto rendimiento.
El proceso SRIM es más complejo que el borde tradicional debido a la inclusión de fibras de refuerzo. Aquí hay un desglose paso a paso:
3.1 Preparación de moho
El molde está diseñado para que coincida con la geometría de la parte deseada.
Se aplica un agente de liberación para facilitar la eliminación de piezas fácil.
A veces, las películas decorativas o las pieles superficiales se colocan dentro del molde para lograr acabados superficiales específicos.
3.2 Colocación de refuerzo de fibra
Las alfombras de fibra, las telas tejidas o las preformas hechas de vidrio, carbono o fibras de aramida se colocan dentro de la cavidad del moho.
Las fibras están cuidadosamente organizadas para optimizar el rendimiento mecánico y minimizar los puntos débiles.
Los sistemas automatizados de colocación de fibras se utilizan cada vez más para reducir la intensidad de la mano de obra y mejorar la consistencia.
3.3 inyección de resina
Se prepara una mezcla de resina de baja viscosidad (generalmente poliuretano, epoxi o poliéster).
La resina se inyecta en el molde cerrado bajo presión controlada, penetrando e impregnando los refuerzos de fibra.
3.4 Reacción química y curado
La resina experimenta una reacción química exotérmica rápida dentro del molde.
Se une con el refuerzo de fibra, formando una estructura rígida y compuesta.
Se puede aplicar el calentamiento para acelerar el curado.
3.5 Demolting y acabado
Una vez que se completa el curado, la pieza se retira del molde.
Se necesita un procesamiento secundario mínimo, aunque se puede aplicar el recorte o el acabado de la superficie.
Todo el tiempo del ciclo puede variar de unos pocos minutos a media hora, dependiendo del tamaño de la pieza, la formulación de resina y el diseño de refuerzo.
El rendimiento de las piezas SRIM depende en gran medida de la elección de los materiales.
4.1 resinas de matriz
Poliuretano: resina más común debido a una excelente resistencia, curado rápido y versatilidad.
Epoxi: utilizado donde se requieren propiedades mecánicas y térmicas superiores.
Poliéster y éster de vinilo: alternativas rentables, aunque menos duraderas que el poliuretano o el epoxi.
4.2 Refuerzos
Fibras de vidrio: ampliamente utilizadas para su asequibilidad, buena fuerza y durabilidad.
Fibras de carbono: proporcionan rigidez superior y propiedades livianas, pero son más caras.
Fibras de aramida (Kevlar): ofrece resistencia y resistencia al impacto, adecuado para piezas críticas de seguridad.
Fibras naturales (lino, cáñamo, yute): cada vez más popular en la fabricación sostenible debido a sus propiedades ecológicas.
4.3 Capas superficiales
Se pueden integrar películas decorativas, pieles o pinturas en el proceso de moldeo para mejorar la estética, la durabilidad y la resistencia UV.
SRIM proporciona múltiples beneficios que lo hacen atractivo para los fabricantes en varias industrias:
5.1 Relación de alta resistencia a peso
El refuerzo de la fibra proporciona una excelente rigidez y rendimiento mecánico al tiempo que mantiene las piezas livianas, ideales para aplicaciones automotrices y aeroespaciales.
5.2 Flexibilidad de diseño
Se pueden lograr geometrías complejas, costillas integradas y diseños de paneles grandes, lo que reduce la necesidad de múltiples partes o conjuntos.
5.3 Producción rentable
En comparación con los procesos de colocación compuestos tradicionales, SRIM ofrece tiempos de ciclo más bajos y costos de mano de obra reducidos. Es más escalable para la producción de mediano a alto volumen.
5.4 precisión dimensional
El sistema de moho cerrado garantiza la precisión en las dimensiones y la repetibilidad en múltiples partes.
5.5 Opciones de calidad de la superficie
SRIM puede integrar películas o recubrimientos de superficie directamente en el proceso de moldeo, reduciendo las operaciones de acabado.
5.6 Eficiencia energética
Dado que las resinas se inyectan en forma de baja viscosidad, se requieren presiones de inyección más bajas y fuerzas de sujeción en comparación con el moldeo por inyección termoplástica. Esto reduce el consumo de energía y el desgaste del equipo.
A pesar de sus ventajas, SRIM no está exento de desafíos:
6.1 Altos costos de herramientas
Los moldes y equipos para SRIM pueden ser costosos, lo que lo hace menos adecuado para carreras de producción de bajo volumen.
6.2 Complejidad de colocación de fibra
La colocación de refuerzos requiere precisión y puede ser intensiva en mano de obra sin automatización.
6.3 Consideraciones de tiempo de ciclo
Aunque más rápido que los métodos de colocación de manos, SRIM es más lento en comparación con el moldeo por inyección termoplástica, lo que puede limitar las aplicaciones de volumen ultra alto.
6.4 Reciclabilidad limitada
La mayoría de las partes SRIM son compuestos de termoestable, que no pueden remelarse o remodelarse, planteando preocupaciones de sostenibilidad.
6.5 Costos iniciales de material
Las fibras de alto rendimiento como el carbono o la aramida aumentan significativamente los costos generales de la parte.
La versatilidad de SRIM lo ha convertido en una opción en varias industrias:
7.1 Industria automotriz
Paneles exteriores: paneles de puerta, capuchas, guardabarros y módulos de techo.
Componentes estructurales: vigas de parachoques, pisos de carga y estructuras de asiento.
Beneficios: la reducción de peso mejora la eficiencia del combustible y ayuda a cumplir con las regulaciones de emisiones.
7.2 aeroespacial
Paneles interiores livianos, marcos de asiento y componentes estructurales secundarios.
Ayuda a reducir el peso de la aeronave mientras mantiene la seguridad de los pasajeros.
7.3 Construcción
Paneles arquitectónicos, revestimientos y elementos estructurales prefabricados.
Proporciona durabilidad y resistencia a los factores ambientales.
7.4 Energía renovable
Componentes de la turbina eólica, carcasas protectoras y estructuras de soporte.
Combina la durabilidad con la eficiencia liviana.
7.5 bienes de consumo
Artículos deportivos de alto rendimiento como cascos, marcos de bicicletas y equipo de protección.
SRIM permite la producción en masa de equipos fuertes y livianos.
8.1 SRIM vs. Moldeo de inyección tradicional
Moldado de inyección: utiliza termoplásticos, mayor velocidad del ciclo, adecuado para volúmenes muy altos.
SRIM: Utiliza termoSets con refuerzo de fibra, produciendo partes más fuertes pero más lentas.
8.2 SRIM vs. Moldado de compresión
Moldado de compresión: requiere sábanas pre-impregnadas (SMC/BMC) y altas presiones.
SRIM: utiliza sistemas de resina líquida, que permite una presión más baja, herramientas más ligeras y más flexibilidad de diseño.
8.3 SRIM vs. Play-Up manual
Play-up: intensiva en mano de obra, adecuada para volúmenes bajos.
SRIM: automatizado o semiautomático, escalable para volúmenes medianos a altos.
A medida que las industrias exigen materiales más fuertes, más ligeros y más sostenibles, SRIM está evolucionando con nuevas innovaciones:
9.1 Fibras y resinas sostenibles
El creciente interés en las resinas y las fibras naturales de base biológica está impulsando las soluciones SRIM ecológicas.
9.2 Automatización y robótica
Los sistemas automatizados de colocación de fibras y inyección de resina están mejorando la velocidad, la precisión y la consistencia.
9.3 Compuestos híbridos
Combinando fibras de vidrio y carbono dentro de la misma parte para equilibrar el rendimiento y el costo.
9.4 Tecnologías de reciclaje y reutilización
La investigación sobre termosets reciclables y métodos de recuperación de resina tiene como objetivo superar los desafíos ambientales.
9.5 Integración de fabricación digital
La simulación y las tecnologías gemelas digitales permiten a los ingenieros predecir el flujo de resina, el curado y las propiedades finales con mayor precisión, reduciendo el diseño de prueba y error.
El moldeo por inyección de reacción estructural (SRIM) se erige como una tecnología fundamental en el campo de la fabricación compuesta. Al reforzar las matrices de polímeros con fibras, SRIM alcanza las relaciones excepcionales de resistencia a peso, precisión dimensional y flexibilidad de diseño. Desde paneles automotrices hasta estructuras aeroespaciales y componentes de energía renovable, SRIM ha demostrado su versatilidad y valor.
Si bien los desafíos como los altos costos de herramientas, la reciclabilidad limitada y la complejidad de la colocación de fibras permanecen, las innovaciones en los materiales, la automatización y la sostenibilidad están allanando el camino para el continuo crecimiento de SRIM.
A medida que las industrias se mueven hacia soluciones más ligeras, más fuertes y verdes, SRIM continuará desempeñando un papel central en la configuración del futuro de la fabricación avanzada.
