¿Qué es un eje de transmisión?

En la ingeniería mecánica y los sistemas automotrices, el eje de transmisión juega un papel vital en la transmisión de energía. A pesar de ser uno de los componentes más esenciales pero pasados ​​por alto, sirve como un vínculo crítico entre el motor de un vehículo y las ruedas, lo que permite que el movimiento y el torque viajen a través de los sistemas.

Este artículo tiene como objetivo proporcionar una comprensión integral de lo que es un eje de transmisión, cómo funciona, sus tipos, componentes, procesos de fabricación y sus aplicaciones en diversas industrias más allá de solo automóviles. Ya sea que sea un estudiante, entusiasta del automóvil o ingeniero, esta guía cubre todo lo que necesita saber sobre los ejes de transmisión.

1. ¿Qué es un eje de transmisión?

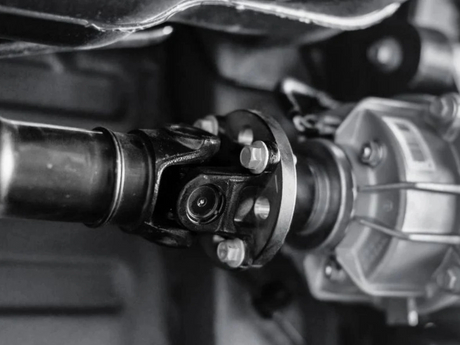

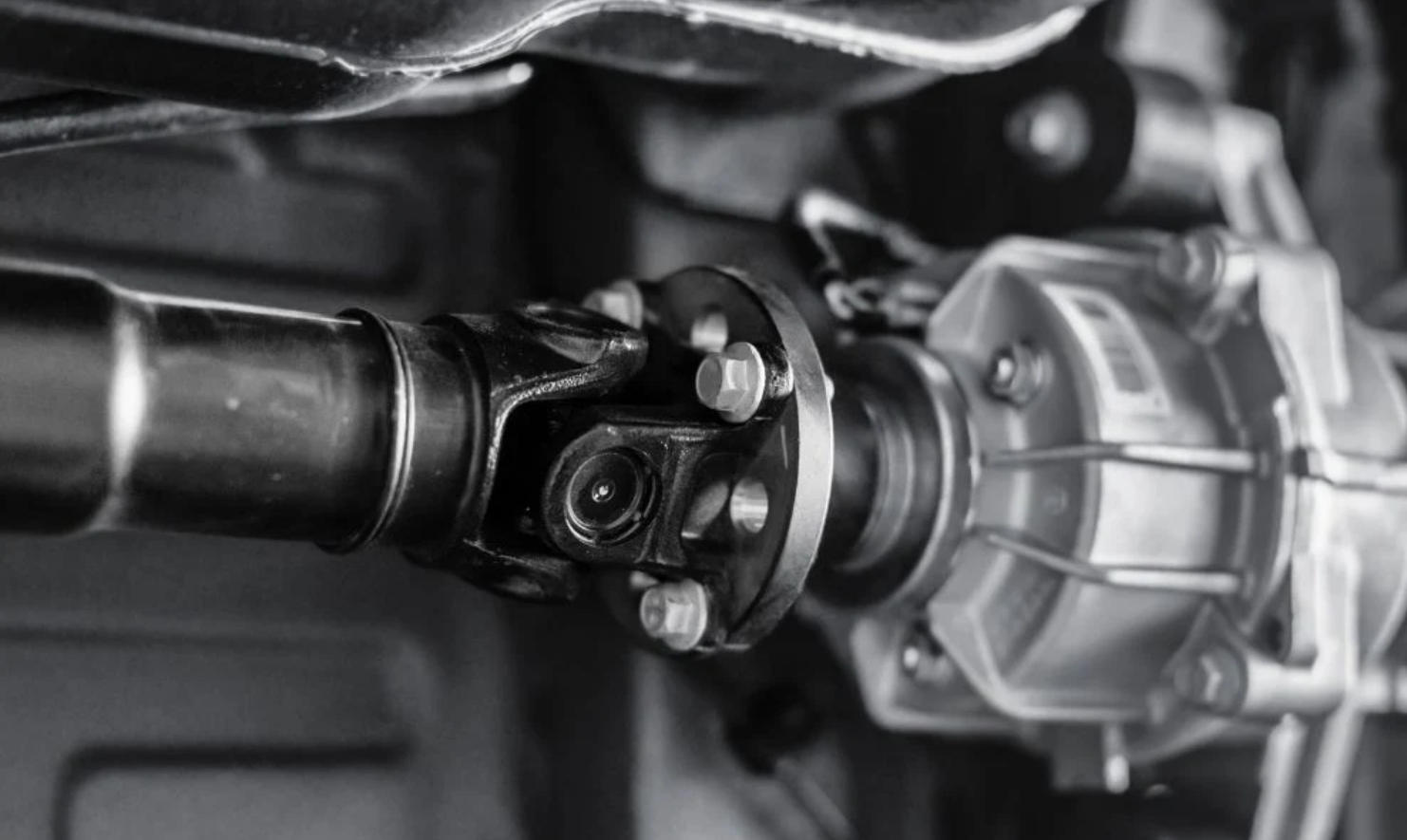

Un eje de transmisión, también conocido como eje de hélice, eje de transmisión o eje de apoyo, es un componente mecánico utilizado para transmitir torque y rotación. En los vehículos, conecta componentes de la transmisión que están separadas por una distancia. El eje de transmisión transfiere la alimentación del motor (a través de la transmisión) a las ruedas de transmisión.

Un eje de transmisión es un eje cilíndrico giratorio que transmite potencia mecánica desde el motor a los ejes en los vehículos, o entre otras maquinaria de transmisión de potencia en configuraciones industriales.

2. Por qué son necesarios los ejes de accionamiento

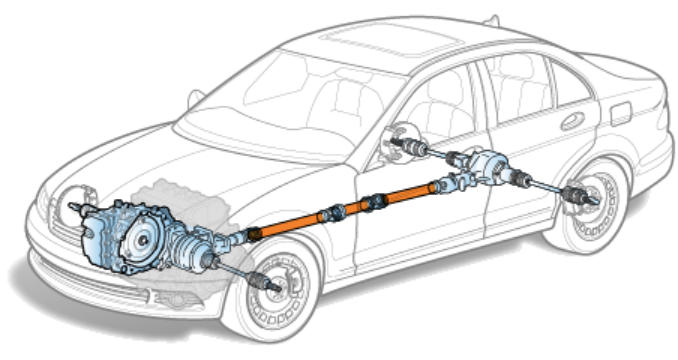

En muchos vehículos, el motor y la transmisión se encuentran en la parte delantera, mientras que las ruedas de conducción se encuentran en la parte trasera. Esta separación espacial significa que la potencia debe transferirse a distancia.

Ahí es donde entra el eje de transmisión:

• Mantiene la entrega de torque a través de distancias.

• Acomoda la desalineación debido a la moción del vehículo.

• Permite flexibilidad y rotación, incluso cuando los ángulos cambian (por ejemplo, sobrepasados).

Sin un eje de transmisión, los sistemas de tracción trasera o tracción en las cuatro ruedas no funcionarían correctamente.

3. Funciones clave de un eje de transmisión

Un eje de transmisión realiza múltiples funciones vitales:

• Transmisión de par : convierte la energía de rotación de la transmisión al diferencial.

• Flexibilidad axial : permite que el vehículo se mueva verticalmente mientras mantiene estable la transmisión de energía.

• Manejo de velocidad de rotación : funciona a altas RPM sin perder el equilibrio o sufrir vibraciones.

• Durabilidad : debe resistir el estrés torsional, la expansión térmica y las duras condiciones ambientales.

4. Componentes de un conjunto de eje de transmisión

Un sistema de eje de transmisión típico incluye más que el eje en sí. Aquí están los componentes principales:

Tubo de eje

• El largo tubo cilíndrico que conecta el motor y el diferencial.

• Generalmente hecho de acero, aluminio o compuestos de fibra de carbono.

Articulaciones universales (juntas U)

• Permita la desalineación angular entre las partes conectadas.

• Permita que el eje gire incluso cuando los componentes no están en línea recta.

Yugo

• Acomoda los cambios en la longitud del eje debido al movimiento de la suspensión.

• Permite la expansión y la contracción sin romper la conexión.

Cojinete central

• Utilizado en ejes más largos (por ejemplo, en camiones) para soporte adicional.

• Previene la vibración o la flexión excesiva.

Bridas y yuges finales

• Facilitar la unión segura a otros componentes de transmisión.

5. Tipos de ejes de accionamiento

Los ejes de transmisión se pueden clasificar de varias maneras dependiendo de la aplicación, la geometría y el material.

5.1 Basado en la configuración del vehículo

A. eje de tracción trasera

• Transmite energía desde una transmisión montado en la parte delantera al diferencial trasero.

B. Eje de tracción delantera (eje del eje)

• Ejes más cortos que también transmiten torque a las ruedas delanteras.

• A menudo incluye juntas de velocidad constante (CV) para una mejor flexibilidad.

C. eje de tracción total / cuatro ruedas

• Distribuye el torque a los ejes delantero y trasero.

• A menudo incluye múltiples ejes de accionamiento y casos de transferencia.

5.2 Basado en la forma y el diseño

A. Eje de transmisión de una sola pieza

• Más simple y utilizado en aplicaciones de corta distancia (automóviles, camiones pequeños).

B. eje de dos piezas o multipropiedad

• Incluye un cojinete central y múltiples juntas.

• Usado en vehículos grandes como autobuses o camiones de cama larga.

5.3 Basado en material

A. Pañales de accionamiento de acero

• Fuerte, rentable y duradero.

• Más pesado que las alternativas, lo que puede afectar el rendimiento.

B. ejes de accionamiento de aluminio

• Ligero y resistente a la corrosión.

• Menos fuerza pero ideal para vehículos de rendimiento.

C. ejes de accionamiento de fibra de carbono

• Extremadamente liviano y alta fuerza.

• Caro pero ideal para carreras de alto rendimiento y aplicaciones aeroespaciales.

6. Cómo funcionan los ejes de accionamiento

El funcionamiento de un eje de transmisión depende del movimiento de rotación. Aquí hay un flujo simplificado para un vehículo de tracción trasera:

1. El motor genera energía y la envía a la transmisión.

2. La transmisión controla la velocidad y el par y lo envía al eje de salida.

3. El eje de transmisión se hace cargo del eje de salida, transmitiendo rotación y par al diferencial.

4. El diferencial divide el par entre las dos ruedas traseras, lo que permite una propulsión suave y efectiva.

A lo largo de esta operación, las juntas universales y los yugos de deslizamiento compensan los cambios en el ángulo y la longitud debido al movimiento del vehículo, asegurando una transferencia de potencia estable y continua.

7. Aplicaciones de los ejes de transmisión

Automotor

• Pasajeros, SUV, camiones, motocicletas

• Vehículos deportivos y de rendimiento (por ejemplo, Fórmula Uno)

Aeroespacial

• Transferencia de energía mecánica en sistemas de aeronaves

• Ejes compuestos livianos utilizados en helicópteros

Maquinaria industrial

• Prensas de impresión, cintas transportadoras y máquinas textiles

• Se utiliza para conectar motores a sistemas remotos

Marina

• Las barcos y los barcos usan ejes de transmisión para conectar motores a hélices

• Se requieren sellos especiales y materiales resistentes a la corrosión

8. Consideraciones de fabricación y diseño

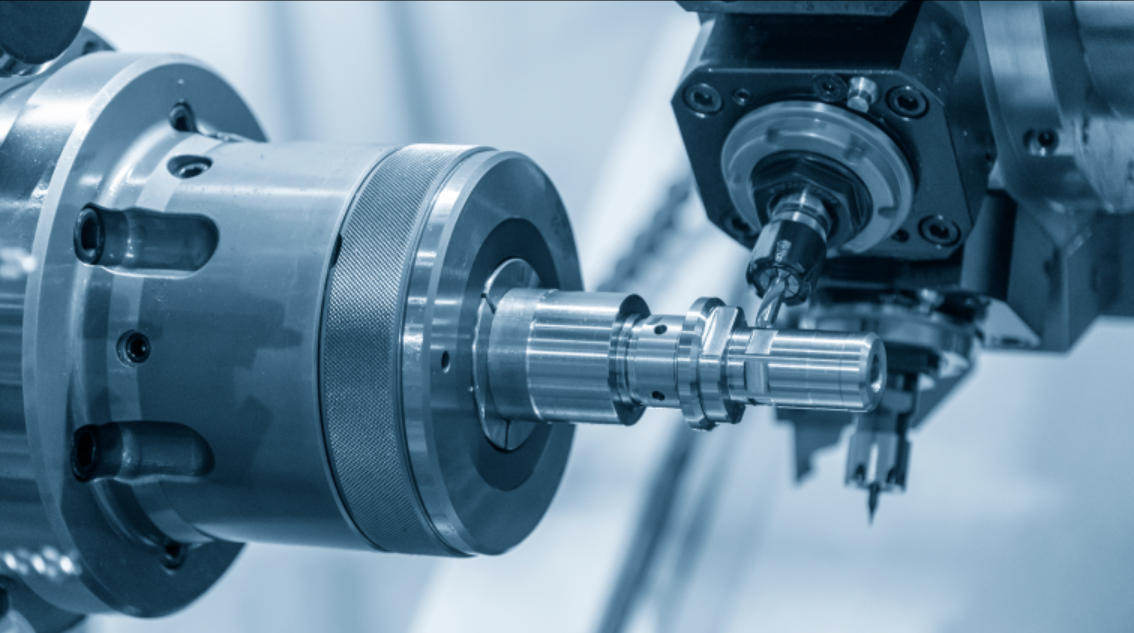

El diseño y la producción del eje de transmisión implica técnicas de mecanizado CNC de precisión y materiales de alta resistencia para resistir el estrés, la fatiga y las fuerzas de rotación.

Materiales utilizados

• Acero (alto carbono o aleación)

• Aleaciones de aluminio

• Polímeros reforzados con fibra de carbono (CFRP)

Procesos de fabricación

• Forjado y mecanizado : para componentes como yugos y bridas

• Dibujo y soldadura de tubo : para tubos de eje

• Equilibrio : crucial para eliminar la vibración a altas velocidades

Control de calidad

• Inspecciones ultrasónicas y de rayos X

• Pruebas de equilibrio dinámico

• Evaluaciones de resistencia a la torsión y fatiga

9. Problemas comunes y consejos de mantenimiento

Como cualquier parte mecánica, los ejes de accionamiento pueden sufrir desgaste y falla si no se mantienen correctamente.

Problemas comunes

• Vibración : generalmente causada por ejes desequilibrados o juntas en U usadas.

• Sonidos de clunking : podría indicar un juego excesivo en las articulaciones.

• Fuga de grasa : las juntas en U necesitan lubricación regular.

• Grietas o abolladuras : el daño físico puede debilitar la integridad del eje.

Consejos de mantenimiento

• Inspeccione regularmente las juntas y rodamientos U.

• Esté atento a las botas de goma (especialmente en las juntas de CV).

• Evite sobrecargar vehículos, lo que enfatiza los ejes de transmisión.

• Abordar ruidos o vibraciones inusuales de inmediato.

10. Eje de transmisión vs. eje del eje: ¿Cuál es la diferencia?

Si bien a menudo se confunde, los ejes de transmisión y los ejes del eje tienen diferentes roles:

Característica	Eje	Eje
Ubicación	Entre transmisión y diferencial	Entre diferencial y ruedas
Objetivo	Transmite torque a través de largas distancias	Transmite torque directamente a las ruedas
Común en	Vehículos de tracción trasera y tracción trasera	Todos los tipos de vehículos
Flexibilidad	A menudo incluye juntas universales o CV	Puede o no incluir articulaciones

11. Tendencias e innovaciones en la tecnología de eje de transmisión

A medida que evoluciona la tecnología automotriz e industrial, los ejes de transmisión también están viendo innovaciones:

Materiales livianos

La fibra de carbono y los compuestos avanzados están reduciendo el peso sin sacrificar la resistencia, ideal para vehículos eléctricos y de rendimiento.

Diseños modulares

Se están utilizando secciones intercambiables y fáciles de reparar en vehículos comerciales y de flota.

Monitoreo inteligente

Los sensores incrustados en ejes pueden monitorear el par, la vibración y el calor para el mantenimiento predictivo.

Reducción de ruido y vibración

Se están utilizando técnicas de equilibrio avanzado y materiales de amortiguación para mejorar la comodidad y el rendimiento.

Conclusión

Un eje de transmisión es mucho más que un tubo giratorio: es un componente crucial en cualquier sistema que requiera la transmisión de torque y movimiento de rotación a través de distancias. En los vehículos, cierra la brecha entre el motor y las ruedas, asegurando la entrega de energía eficiente y suave. En las industrias, conecta maquinaria, conduce la automatización y admite operaciones mecánicas complejas.

Comprender cómo funcionan los ejes de accionamiento, cómo están diseñados y fabricados, y cómo mantenerlos es esencial para los ingenieros, la mecánica y cualquier persona involucrada en sistemas mecánicos. Con una innovación continua en materiales y diseño, el futuro de los ejes de accionamiento está orientado a ser más ligero, más fuerte, más inteligente y más eficiente que nunca.
