Español Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-07-26 Origen:Sitio
El moldeo por inyección es un proceso de fabricación altamente versátil y ampliamente utilizado para producir piezas de plástico en altos volúmenes con excelente repetibilidad y precisión. En el corazón de este proceso se encuentra un componente crítico conocido como la base del molde. Si bien la cavidad y el núcleo del moho a menudo reciben la mayor atención debido a su influencia directa en la geometría de la pieza, la base del molde es la base estructural y funcional que mantiene todo unido.
En este artículo, exploraremos qué es una base de moho, sus componentes clave, funciones, materiales, tipos y cómo contribuye al rendimiento y la eficiencia del proceso de moldeo por inyección.

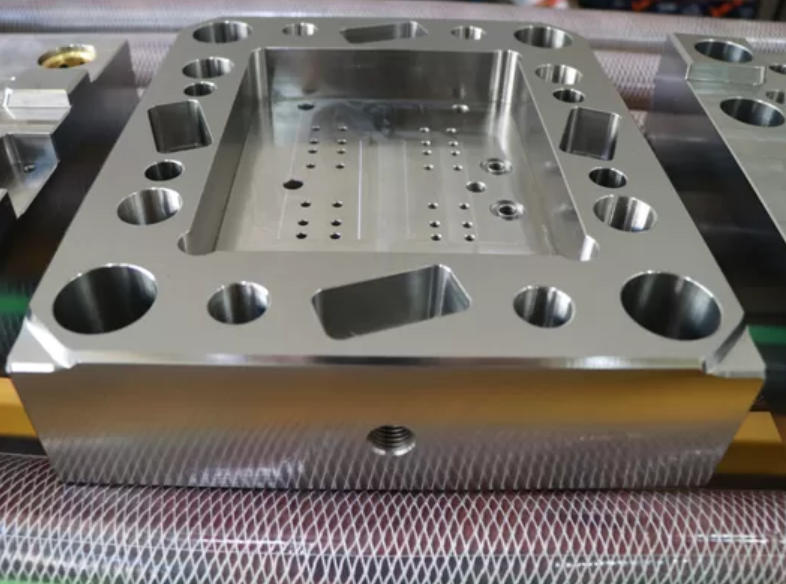

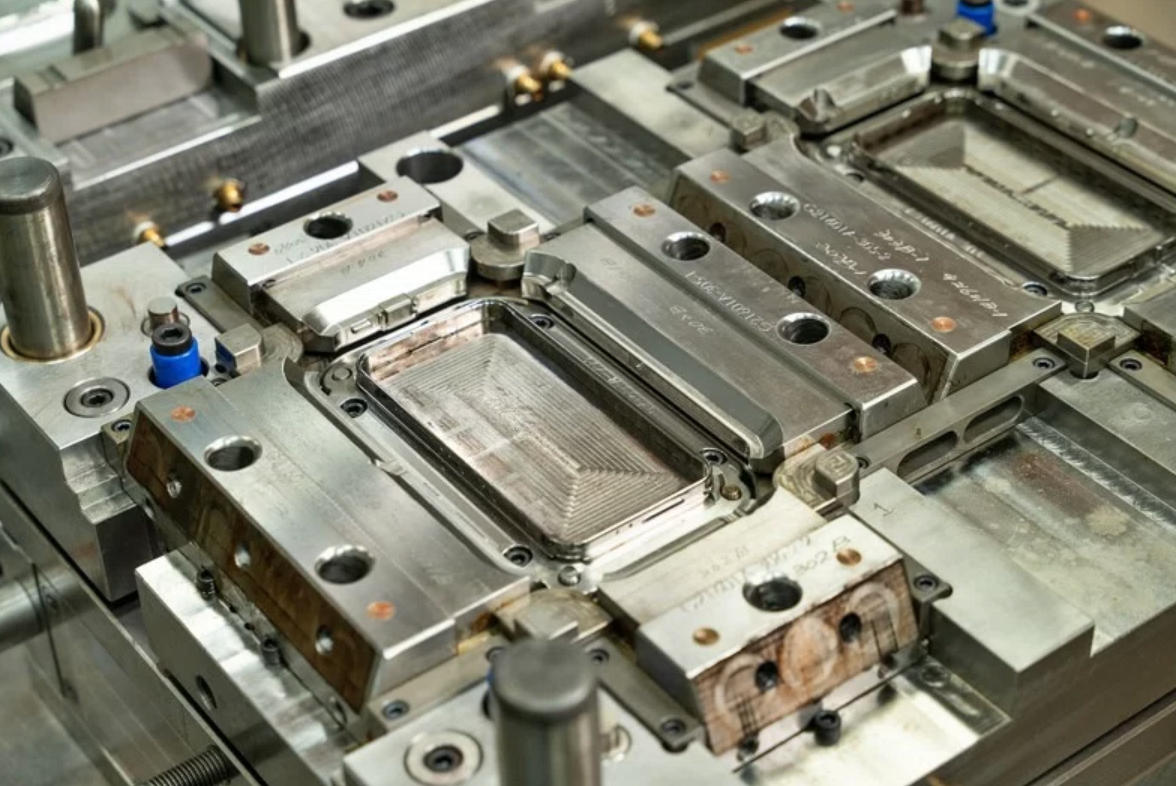

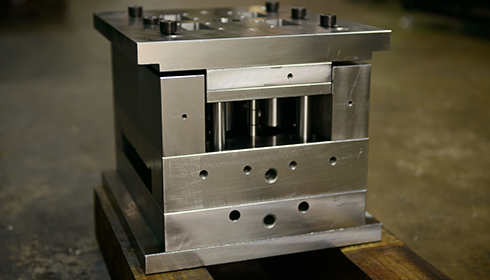

La base del molde es la estructura de soporte de un molde de inyección. Almacea y alinea todos los componentes críticos de herramientas, como la cavidad, el núcleo, el sistema de eyectores, los canales de enfriamiento y los mecanismos de guía. En pocas palabras, la base del molde es el marco que permite que el proceso de moldeo ocurra de manera eficiente y precisa.
Sin una base de moho adecuadamente diseñada, incluso las cavidades de moho más sofisticadas no pueden funcionar de manera efectiva. Asegura la alineación correcta de las placas de moho, acomoda piezas móviles y maneja las tensiones mecánicas y térmicas involucradas en la inyección de plástico de alta presión.
Una base de moho generalmente consiste en múltiples placas de acero mecanizadas con precisión y componentes de hardware. Cada una de estas partes tiene un propósito específico en el conjunto general de moho.
Placas y componentes principales:
Componente | Función |
Placa de sujeción superior | Conecte el molde a la máquina de moldeo por inyección (platina estacionaria) |
Placa de cavidad (un plato) | Sostiene el lado de la cavidad del molde (superficie visible de la parte) |
Placa de núcleo (placa B) | Contiene el lado central del molde (geometría de la parte interna) |
Placa de sujeción inferior | Asegura el molde a la platina en movimiento de la máquina |
Placa de soporte | Proporciona estabilidad estructural y admite el sistema de eyectores |
Placa de retención de eyector | Sostiene los pasadores de eyectores en su lugar |
Placa de eyector | Mueve los pasadores del eyector hacia adelante para liberar la parte moldeada |
Características adicionales:
Pins y casquillos del líder : garantice una alineación perfecta entre la cavidad y los lados centrales.
CUBO DE SPRUE : guía el plástico fundido desde la boquilla hacia el molde.
Canales de enfriamiento : permita que la circulación del agua controle la temperatura del moho.
Pins de eyectores : empuje la pieza del molde después de la solidificación.
Pilares de guía y bujes de guía : proporcione alineación y precisión durante la apertura y cierre del moho.
La base del molde sirve varias funciones esenciales que permiten que funcione el proceso de moldeo por inyección:
La base del molde alinea las mitades de la cavidad y el núcleo con precisión utilizando los pasadores de guía y los bujes, asegurando que las piezas se formen correctamente sin flash o desalineación.
La base del molde alberga el sistema de enfriamiento, que regula la temperatura del molde durante los ciclos. El enfriamiento eficiente es crucial para mantener la precisión dimensional y reducir el tiempo del ciclo.
Apoya el mecanismo de eyectores, que elimina la parte moldeada de la cavidad después de que se haya enfriado y solidificado.
La base del molde absorbe y distribuye las presiones mecánicas significativas durante la inyección, asegurando que el molde no se deforma ni falla.
Las bases de moho se pueden reutilizar con diferentes cavidades o núcleos, lo que permite a los fabricantes crear familias de piezas con inserciones intercambiables.
La base del molde debe soportar la carga mecánica repetida, la abrasión y el ciclo térmico. Por lo tanto, generalmente está hecho de aceros en herramientas endurecidas y otros metales de alto rendimiento.
Materiales base de moho común:
Material | Características | Aplicaciones |
Acero P20 | Prerhardado, maquinable, buena dureza | Bases de moho de uso general |
S50C | Acero al carbono, rentable | Estructuras base no sujetas a desgaste |
420 acero inoxidable | Resistente a la corrosión, pulido | Moldes que requieren un acabado de superficie alto |
Acero de herramienta H13 | Alta dureza, resistente a la fatiga térmica | Moldes de alto volumen o alta temperatura |
Aluminio (para placas base) | Transferencia de calor liviana y buena | Moldes de bajo volumen y vuelta rápido |
Elegir el material correcto depende del volumen de la pieza, la temperatura de moldeo, el presupuesto y la durabilidad requerida.
Las bases de moho vienen en varias configuraciones para acomodar diferentes procesos de moldeo, diseños de piezas y volúmenes de producción.
Estos son pre-diseñados y disponibles comercialmente en proveedores de base de moho. Las bases estándar reducen el tiempo y el costo de entrega, y a menudo se usan para prototipos o piezas estándar.
Diseñado desde cero para moldes complejos o aplicaciones especializadas. Las bases personalizadas permiten más flexibilidad en tamaño, colocación de insertos y mecanismos adicionales.
Sistemas modulares que permiten intercambiar núcleos y cavidades sin reemplazar toda la base del molde. Ideal para familias de productos y carreras cortas.
Molde de dos platos : diseño simplificado con una línea de separación; utilizado para piezas sencillas.
Molde de tres platos : incluye una placa de corredor, que permite una mejor colocación de la puerta y desechos reducidos.
Una base de moho debe diseñarse y ensamblarse con precisión para garantizar una operación confiable y una producción de piezas de alta calidad. Las consideraciones incluyen:
Asegúrese de que la base pueda soportar la fuerza de sujeción de la máquina de moldeo y acomode el tamaño de disparo deseado.
El diseño de enfriamiento eficiente acorta el tiempo de ciclo y mejora la consistencia de la pieza. Los canales deben ser simétricos y cercanos a la superficie de la cavidad/núcleo.
Elija entre la expulsión del alfiler, la expulsión de la manga o las placas de stripper, dependiendo de la forma de la parte y los subcortes.
Seleccione los grados de acero apropiados para áreas de desgaste (por ejemplo, componentes deslizantes, alfileres de núcleo) para extender la vida útil del moho.
Diseñe la base del molde para permitir un fácil acceso a los componentes internos para el mantenimiento y la limpieza.
La producción de base de moho requiere ingeniería de precisión y mecanizado para garantizar que todos los componentes se ajusten y funcionen correctamente.
Pasos típicos:
Selección de acero y corte
Fresado y perforación para canales, alfileres y agujeros de eyectores
Tratamiento térmico (si es necesario)
Molienda y acabado de superficie
Ensamblaje con alfileres de alineación e instalación de bujes
Inspección utilizando CMM (máquinas de medición de coordenadas)
Una base de moho bien diseñada afecta directamente:
Tiempo del ciclo : los mecanismos eficientes de enfriamiento y eyección reducen el tiempo general de producción.
Calidad de la parte : la alineación adecuada y el manejo térmico aseguran la precisión dimensional.
Longevidad de la herramienta : los materiales de calidad y el ensamblaje preciso minimizan el desgaste y evitan las fallas.
Mantenimiento : el acceso más fácil y los componentes estandarizados reducen el tiempo de inactividad.
En entornos de producción de alto volumen, incluso las ineficiencias menores en el diseño de la base del moho pueden dar lugar a un costo significativo con el tiempo.
Problema | Causa posible | Solución |
Desalineación | Pasadores de guía desgastados | Reemplace los alfileres/bujes, apriete las tolerancias |
Pobre enfriamiento | Diseño de canal ineficiente | Rediseño para flujo térmico optimizado |
Fallas de eyección | Alfileres doblados o piezas atascadas | Use alfileres endurecidos, agregue el proyecto de aire o los levantadores |
Grietas o deformación | Fatiga de material o sobrepresión | Utilice acero de mayor grado, verifique la configuración de presionar |
Flash en piezas | Mala alineación o desgaste | Volver a crecer las placas, mejorar la alineación |
La base del moho puede no ser la parte visible del producto moldeado, pero juega un papel fundamental en el proceso de moldeo por inyección. Desde el soporte estructural hasta el enfriamiento, la alineación y la eyección, la base del molde asegura que cada ciclo de moldeo funcione de manera eficiente, precisa y confiable.
Comprender los componentes, materiales, tipos y consideraciones de diseño de bases de moho permite a los diseñadores de productos, fabricantes de herramientas y fabricantes construir mejores moldes, reducir los tiempos de ciclo y aumentar la vida útil de las herramientas, todos los cuales conducen a una mayor productividad y menores costos.
Control de llave:
La base del molde es la columna vertebral de un molde de inyección, que mantiene todos los componentes críticos en su lugar.
Debe estar diseñado con precisión para manejar las necesidades térmicas, mecánicas y de alineación.
Elegir los materiales y el diseño adecuados puede mejorar la calidad de la parte y la eficiencia del ciclo.
Las bases de moho pueden ser estándar, personalizadas o modulares según los requisitos de producción.
