¿Cuál es el tiempo del ciclo de moldeo por inyección?

El moldeo por inyección es uno de los procesos de fabricación más populares utilizados para producir piezas a partir de materiales plásticos. Implica inyectar plástico fundido en un molde, lo que le permite enfriar y solidificarse en una forma prediseñada. Un factor crítico en la eficiencia y la productividad de este proceso es el tiempo del ciclo de moldeo por inyección, lo que puede afectar directamente la tasa de producción general, el costo y la calidad del producto.

En este artículo, nos sumergiremos en el concepto del tiempo del ciclo de moldeo por inyección, sus componentes, cómo afecta el proceso de fabricación y las estrategias para optimizarlo.

Tabla de contenido

1. ¿Cuál es el tiempo del ciclo de moldeo por inyección?

2. Comprender los componentes del tiempo del ciclo de moldeo por inyección

3. Factores que afectan el tiempo del ciclo de moldeo por inyección

4. Calcular el tiempo del ciclo de moldeo por inyección

5. Cómo el tiempo del ciclo de moldeo por inyección afecta la producción

6. Estrategias para optimizar el tiempo del ciclo de moldeo por inyección

¿Cuál es el tiempo del ciclo de moldeo por inyección?

El tiempo del ciclo de moldeo por inyección se refiere al tiempo total requerido para completar un ciclo completo del proceso de moldeo por inyección, desde la inyección de plástico fundido hasta la cavidad del moho hasta el enfriamiento y la expulsión de la parte terminada. Esencialmente, es el momento entre comenzar la producción de una parte y terminar la siguiente.

Un tiempo de ciclo más corto significa que se pueden producir más piezas en menos tiempo, lo que conduce a una mayor productividad y reduce los costos de fabricación. Por otro lado, un tiempo de ciclo más largo puede reducir la cantidad de piezas producidas por día, lo que resulta en mayores costos.

¿Por qué es importante el tiempo del ciclo en el moldeo por inyección?

El tiempo del ciclo es un parámetro crucial para los fabricantes porque afecta las siguientes áreas clave:

• Velocidad de producción : un tiempo de ciclo más rápido permite que se produzcan más piezas en un tiempo más corto, lo cual es esencial para cumplir con los objetivos de producción y mejorar el rendimiento.

• Control de costos : los ciclos más rápidos conducen a menores costos de fabricación, ya que se dedica menos tiempo a cada parte.

• Aseguramiento de la calidad : minimizar el tiempo del ciclo puede ayudar a reducir las inconsistencias en la calidad del producto, especialmente en la producción de alto volumen.

• Utilización de la máquina : los tiempos de ciclo más cortos conducen a una mayor eficiencia de la máquina y una mejor utilización de recursos.

Comprender los componentes del tiempo del ciclo de moldeo por inyección

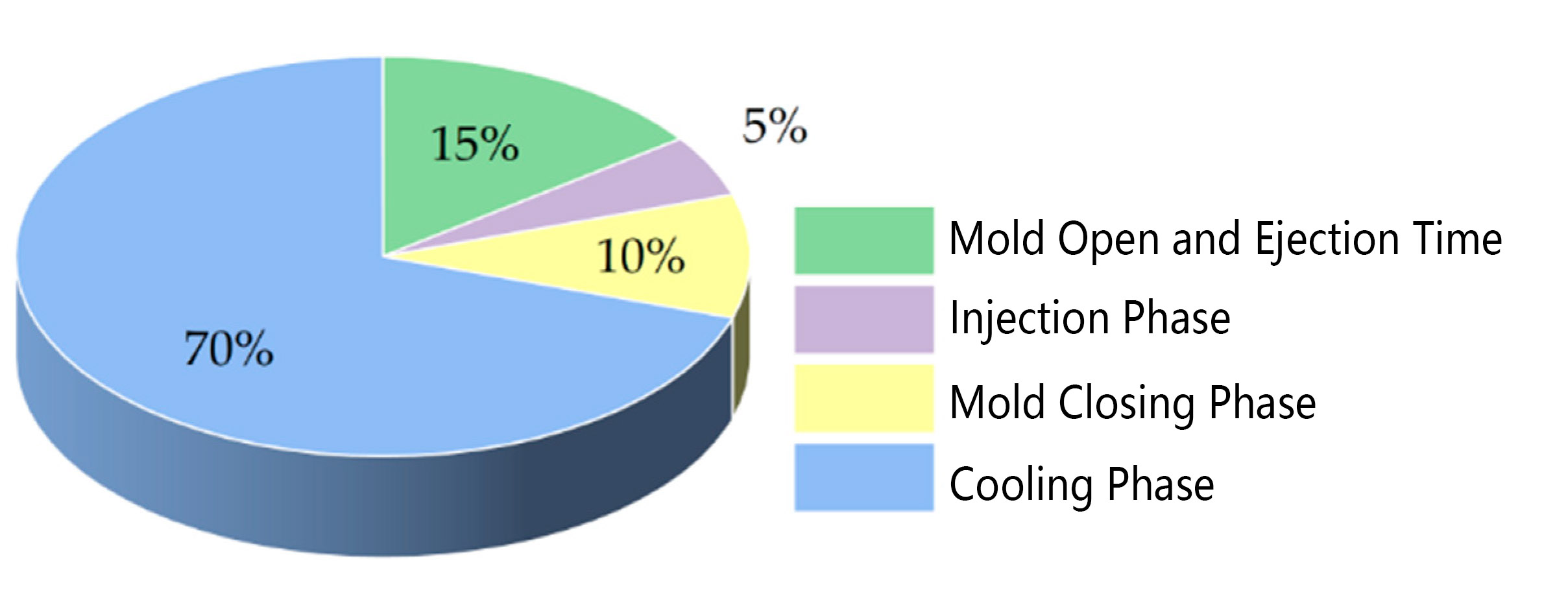

El tiempo del ciclo de moldeo por inyección generalmente se descompone en varias fases clave, cada una de las cuales contribuye al tiempo general. Las cuatro etapas principales son las siguientes:

1. Fase de inyección

Esta fase implica inyectar plástico fundido en la cavidad del moho a alta presión. El tiempo de inyección puede variar según el material que se usa, el tamaño de la pieza y la complejidad del diseño del moho. Una fase de inyección más rápida puede reducir el tiempo general del ciclo.

2. Fase de enfriamiento

Después de llenarse el molde, el plástico fundido necesita tiempo para enfriarse y solidificarse. El tiempo de enfriamiento generalmente toma más tiempo en el ciclo, y está fuertemente influenciado por factores como:

• El grosor de la parte

• La conductividad térmica del material

• El diseño del molde

Reducir el tiempo de enfriamiento puede reducir significativamente el tiempo de ciclo general, pero debe hacerse con cuidado para evitar defectos en la parte moldeada.

3. Fase de eyección abierta y abierta de moho

Una vez que la pieza se ha enfriado y se ha solidificado, se abre el molde y se expulsa la pieza. El tiempo necesario para abrir el molde y expulsar la pieza también contribuye al tiempo de ciclo general. En algunos casos, los sistemas de eyección automáticos pueden acelerar esta fase.

4. Fase de cierre de moho

Después de expulsar la pieza, el molde se cierra nuevamente en preparación para la siguiente inyección. Esta fase implica mover las mitades del molde y alinearlas adecuadamente. Cualquier retraso en esta fase puede ralentizar el tiempo de ciclo.

Factores que afectan el tiempo del ciclo de moldeo por inyección

Varios factores influyen en el tiempo del ciclo de moldeo por inyección, y la comprensión de estos factores puede ayudar a los fabricantes a mejorar la eficiencia de sus procesos. Algunos de los factores más importantes incluyen:

1. Elección de material

Los diferentes materiales tienen diferentes puntos de fusión y tiempos de enfriamiento, lo que afectan directamente el tiempo del ciclo de moldeo por inyección. Por ejemplo, el polietileno de alta densidad (HDPE) generalmente se enfría más rápido que el policarbonato, lo que conduce a tiempos de ciclo más cortos.

2. Diseño de piezas y complejidad

Las piezas con paredes más gruesas o características intrincadas pueden requerir tiempos de enfriamiento más largos y velocidades de inyección más lentas, lo que aumenta el tiempo de ciclo. Los moldes complejos con muchas cavidades o detalles intrincados también pueden extender el tiempo de ciclo, ya que el proceso de inyección puede necesitar ser más lento para garantizar un relleno uniforme.

3. Temperatura del molde

La temperatura del molde juega un papel importante en la determinación de qué tan rápido se enfría el plástico. Las temperaturas de moho más altas pueden reducir el tiempo de enfriamiento, pero también pueden aumentar el riesgo de deformación u otros defectos en el producto final.

4. Velocidad de inyección y presión

La velocidad y la presión de la inyección deben controlarse cuidadosamente para garantizar que el moho se llene de manera uniforme. Las velocidades de inyección más rápidas pueden reducir el tiempo de ciclo, pero también pueden causar defectos como disparos cortos o relleno incompleto del molde.

5. Tipo de máquina y tamaño

El tipo y el tamaño de la máquina de moldeo por inyección también influyen en el tiempo de ciclo. Las máquinas más grandes tienden a tener tiempos de ciclo más largos debido a sus mayores capacidades de inyección y una operación más lenta. La velocidad a la que la máquina puede mover las mitades del molde o inyectar el material también afecta el tiempo del ciclo.

6. Diseño del sistema de enfriamiento

El sistema de enfriamiento dentro del molde juega un papel crucial en la determinación de qué tan rápido se solidifica el plástico. Los sistemas de enfriamiento eficientes, como los canales de enfriamiento conformes, pueden reducir significativamente el tiempo de enfriamiento y, por lo tanto, acortar el tiempo de ciclo general.

Calcular el tiempo del ciclo de moldeo por inyección

Calcular el tiempo del ciclo de moldeo por inyección implica agregar los tiempos para cada fase del proceso. Se puede expresar una fórmula básica para calcular el tiempo del ciclo como:

Tiempo de ciclo = Tiempo de inyección + Tiempo de enfriamiento + Molde abierto/tiempo de expulsión + Molde Cerca de tiempo

Cada uno de estos componentes de tiempo se puede descomponer aún más:

1. Tiempo de inyección: esto se puede estimar en función del volumen de plástico que se inyecta y la velocidad de inyección de la máquina. La ecuación para el tiempo de inyección es:

Tiempo de inyección = volumen de plástico ÷ tasa de inyección

2. Tiempo de enfriamiento: el tiempo de enfriamiento es típicamente la fase más larga y a menudo se calcula utilizando la siguiente fórmula:

Tiempo de enfriamiento = (espesor de pieza) ⊃2; ÷ velocidad de enfriamiento

Donde el grosor de la pieza es el grosor de la parte moldeada, y la velocidad de enfriamiento es un valor específico de material que depende de las propiedades térmicas del plástico utilizado.

3. Molde abierto/expulsado: este es el tiempo que tarda el molde en abrirse y que la parte se expulse. Este generalmente es un tiempo fijo basado en las características operativas de la máquina.

4. Molde Cerca de tiempo: este es el tiempo que tarda el molde para cerrar adecuadamente antes del siguiente ciclo de inyección. Este tiempo puede variar según la complejidad del molde y la máquina.

Cómo el tiempo del ciclo de moldeo por inyección afecta la producción

1. Tasa de producción

Cuanto más corto sea el tiempo de ciclo, más piezas se pueden producir en un período determinado. Para la fabricación de alto volumen, incluso unos pocos segundos afeitados cada ciclo pueden dar como resultado un aumento significativo en la producción.

2. Consumo de energía

Los tiempos de ciclo más cortos generalmente significan menos consumo de energía, ya que las máquinas están en funcionamiento durante un período más corto. Esto puede conducir a ahorros de costos en las facturas de energía, especialmente en las instalaciones de fabricación a gran escala.

3. Control de calidad

Los tiempos de ciclo más rápidos pueden conducir a una mayor consistencia en la calidad del producto. Cuando los tiempos de ciclo están optimizados, se reduce el riesgo de defectos como la deformación, las imperfecciones de la superficie o los rellenos incompletos.

4. Reducción de costos

La reducción del tiempo del ciclo mejora la productividad general y reduce los costos operativos. Cuanto más rápido sea el tiempo de ciclo, menos recursos se consumen por parte, lo que resulta en menores costos de producción.

Estrategias para optimizar el tiempo del ciclo de moldeo por inyección

Para maximizar la eficiencia y minimizar el tiempo de ciclo, los fabricantes pueden emplear varias estrategias:

1. Optimizar el diseño de moho

Mejorar el diseño de moho, como el uso de diseños avanzados de canales de enfriamiento, puede reducir drásticamente el tiempo de enfriamiento. Los diseños de moho que promueven el llenado uniforme y minimizan el desperdicio de materiales también ayudan a reducir el tiempo de ciclo.

2. Use técnicas de inyección más rápidas

Mejorar la velocidad de inyección puede acelerar el proceso de moldeo. Sin embargo, es importante equilibrar la velocidad de inyección con calidad de pieza, ya que una inyección demasiado rápida puede conducir a defectos.

3. Selección de material

Elegir materiales que se enfríen más rápido o tienen mejores características de flujo pueden reducir significativamente el tiempo de ciclo. Los materiales de alto rendimiento pueden ofrecer un equilibrio entre los tiempos de ciclo más rápidos y las propiedades deseadas del producto.

4. Automatización

La automatización de partes del proceso de moldeo por inyección, como la expulsión del moho y el manejo de piezas, puede ayudar a reducir el tiempo entre los ciclos y aumentar el rendimiento general.

5. Mantenimiento regular

El mantenimiento adecuado de la máquina asegura que el equipo de moldeo por inyección funcione con una máxima eficiencia, reduciendo el tiempo de inactividad y mejorando el tiempo del ciclo.

Conclusión

En conclusión, el tiempo del ciclo de moldeo por inyección es un factor crítico en la eficiencia del proceso de moldeo por inyección. Comprender sus componentes y cómo optimizarlos puede ayudar a los fabricantes a mejorar las tasas de producción, reducir los costos y mejorar la calidad del producto. Al considerar factores como la elección del material, el diseño de moho y el rendimiento de las máquinas, las empresas pueden lograr tiempos de ciclo óptimos e impulsar mejores resultados de fabricación.

Al optimizar el tiempo del ciclo, los fabricantes no solo pueden mejorar su competitividad, sino que también contribuir a la sostenibilidad general al reducir el consumo de energía y el desperdicio de recursos.
