¿Qué es el diseño de Snap Fit?

En el diseño y la fabricación de productos modernos, la demanda de métodos de ensamblaje rápidos, eficientes y rentables ha llevado a la adopción generalizada de diseños de ajuste Snap . Estos mecanismos permiten que dos partes se unan de forma segura sin la necesidad de hardware adicional, como tornillos, remaches o adhesivos. Los ajustes SNAP son especialmente populares en los productos de plástico y se usan comúnmente en electrónica de consumo, componentes automotrices, juguetes, recintos y más.

Este artículo explorará qué son los diseños de ajuste de Snap, los diversos tipos de ajustes Snap, sus ventajas y limitaciones y, con importancia, su conexión crítica con el moldeo por inyección , el proceso de fabricación que hace que Snap se ajuste viable en una escala de masa.

1. ¿Qué es el diseño de Snap Fit?

El diseño de Snap Fit se refiere a un método para unir dos componentes utilizando características de enclavamiento: pestañas, ganchos o brazos voladizos flexibles, que se encienden con un solo empuje o prensa. El concepto clave detrás de Snap Fits es la deformación elástica: una o ambas partes se deforman temporalmente para permitir la inserción y luego regresar a su forma original para bloquear la junta de forma segura.

Características clave de los diseños de Snap Fit:

• No se requieren sujetadores

• Ensamblaje rápido y sin herramientas

• Bloqueo reutilizable o permanente

• Optimizado para componentes de plástico

Snap se adapta mejor a funcionar cuando está hecho de materiales con alta flexibilidad y resistencia a la fatiga, particularmente termoplásticos, materiales ideales para el moldeo por inyección.

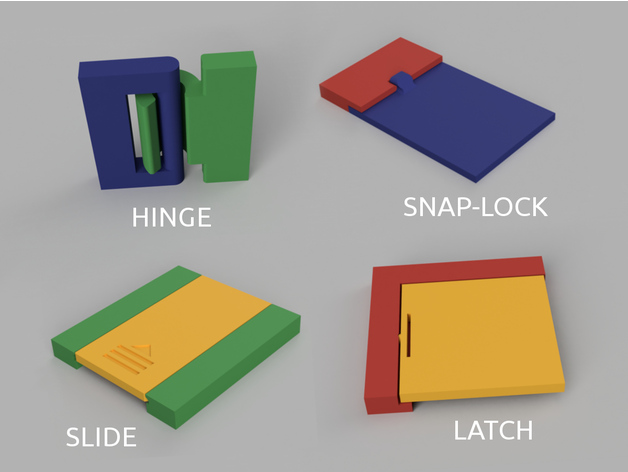

2. Tipos comunes de diseños de ajuste de snap

Los ajustes SNAP vienen en una variedad de configuraciones, cada una adaptada a diferentes geometrías, fuerzas de ensamblaje y casos de uso. Estos son los tipos más comunes:

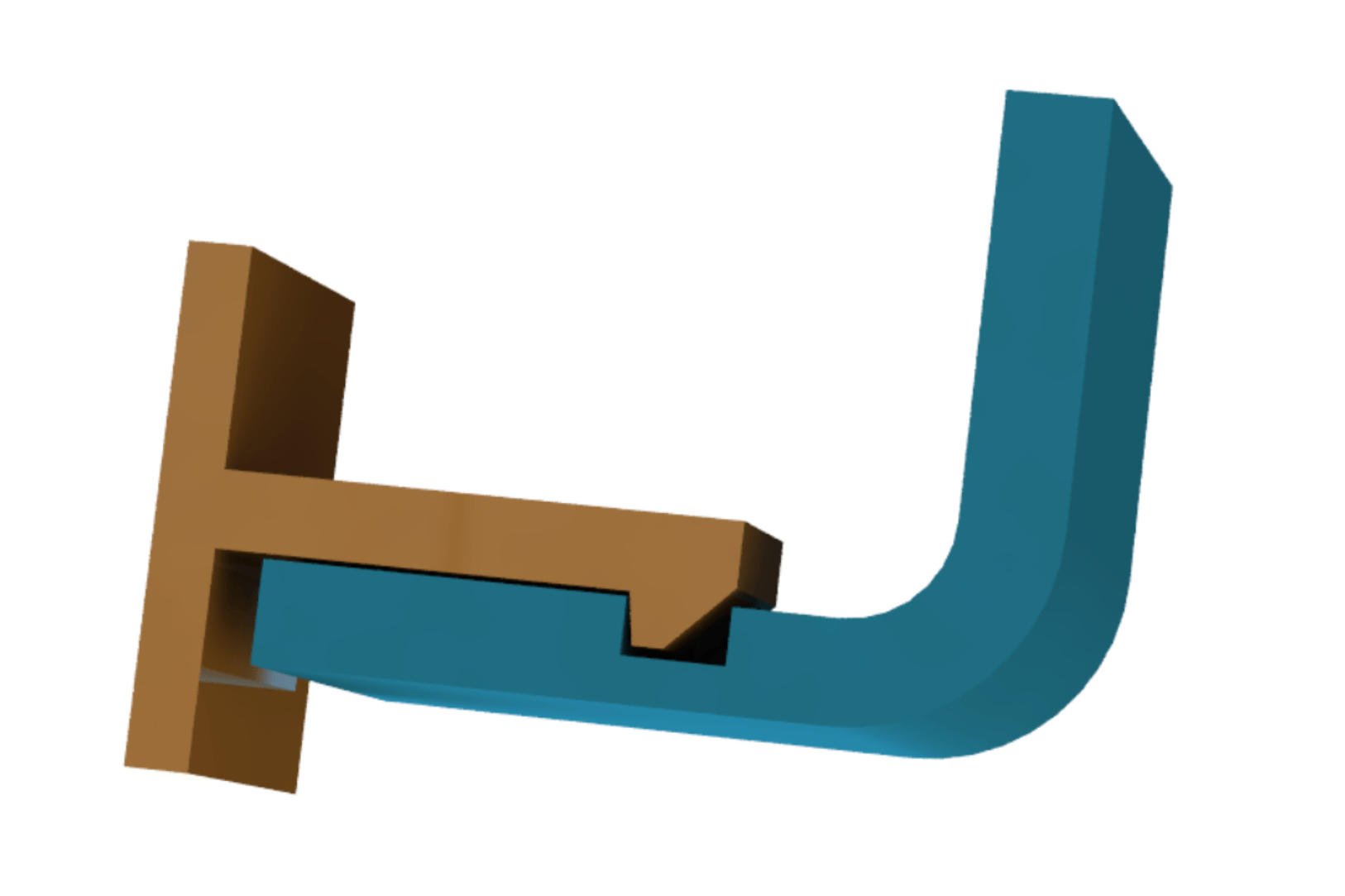

2.1. Ajuste de snap en voladizo

Los ajustes de snap en voladizo son el tipo más utilizado. Consisten en un brazo sobresaliente que se desvía durante el ensamblaje y vuelve a tomar un receso en la parte de apareamiento.

Ventajas :

• Fácil de diseñar y moldear

• Fuerza de retención fuerte

Aplicaciones : puertas de batería, recintos de dispositivos portátiles, paneles automotrices

2.2. Ajuste anular

Los ajustes anulares de SNAP son características en forma de anillo, típicamente utilizadas para unir piezas cilíndricas. Confían en una cresta (o ranura) alrededor de la circunferencia que se desvía ligeramente durante el ensamblaje.

Ventajas :

• Compromiso de 360 ​​grados

• Excelente para sellos fluidos o herméticos

Aplicaciones : tapas de botella, conectores de tubo, accesorios de plomería

2.3. Ajuste de snap torsional

En los ajustes de tirón torsional , las piezas giran durante el ensamblaje, dependiendo de la torcedura en lugar de las fuerzas de flexión. Estos son más complejos pero permiten mecanismos interesantes de bisagra o pestillo.

Ventajas :

• Compromiso controlado

• Útil para piezas con bisagras

Aplicaciones : mecanismos de pestillo, cubiertas giratorias

2.4. Ball y enchufe de ajuste

Estos consisten en una bola esférica que se ajusta a un zócalo con un surco interno. Proporcionan flexibilidad multidireccional y a menudo se usan en componentes ajustables.

Ventajas :

• Ángulo o rotación ajustable

• Conexión reutilizable

Aplicaciones : monturas, espejos, juntas de juguetes

3. Snap Fit y Moldado de inyección: una combinación perfecta

La eficiencia de los diseños de ajuste Snap es posible por la precisión y la repetibilidad del moldeo por inyección , un proceso de fabricación que inyecta plástico fundido en una cavidad de moho para crear formas complejas.

3.1. Por qué el moldeo por inyección es ideal para los diseños de ajuste a presión

El moldeo por inyección ofrece varias características que se alinean perfectamente con los requisitos de ajuste de Snap:

• Tolerancias estrechas : los ajustes SNAP requieren una alineación precisa para funcionar correctamente. El moldeo por inyección puede producir piezas altamente precisas con dimensiones consistentes.

• Geometrías complejas : el proceso permite diseños intrincados como ganchos, pestañas y surcos, todo esencial para la funcionalidad de ajuste de Snap.

• Flexibilidad del material : los termoplásticos utilizados en el moldeo por inyección ofrecen las propiedades elásticas necesarias para la deformación y recuperación de ajuste a presión.

• Alta eficiencia de volumen : los ajustes SNAP eliminan el hardware de ensamblaje, reduciendo los costos laborales y el tiempo de ensamblaje. El moldeo por inyección puede producir en masa estas características económicamente.

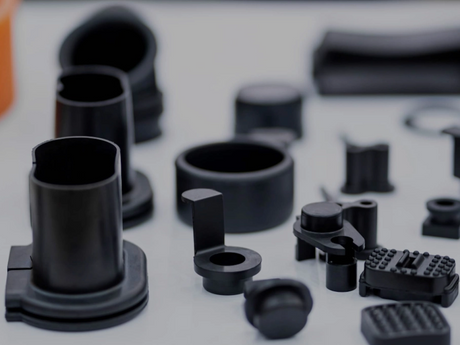

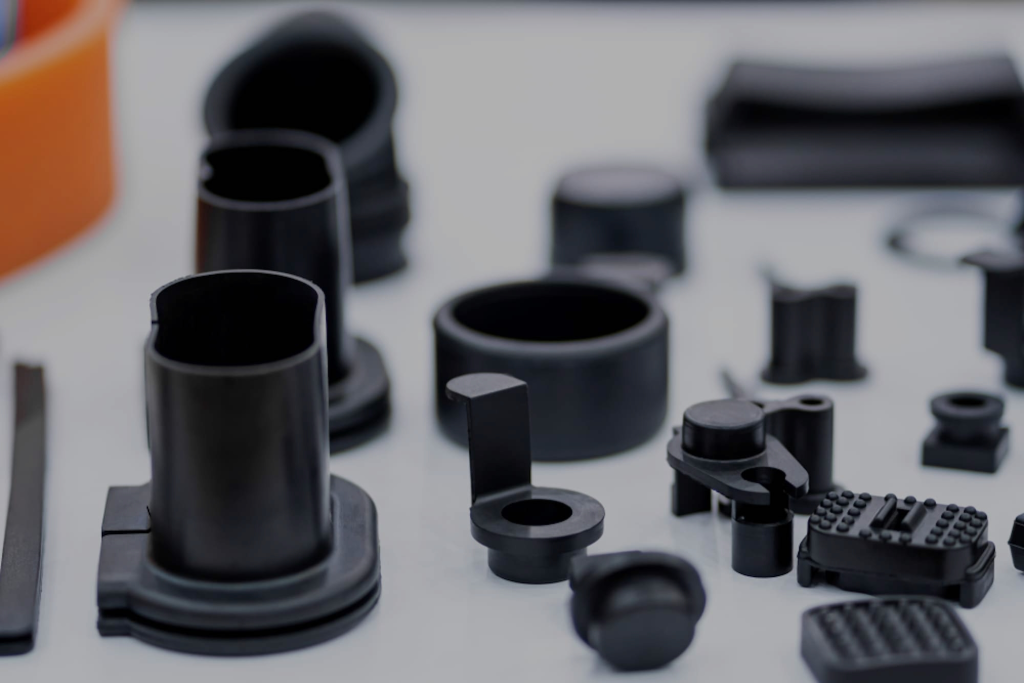

3.2. Materiales para accesorios de inyección moldeados

Los materiales más adecuados son los termoplásticos dúctiles, resistentes y resistentes a la fatiga, que incluyen:

• Polipropileno (PP) : excelente flexibilidad y resistencia a la fatiga

• Policarbonato (PC) : alta resistencia al impacto, a menudo utilizada en recintos

• ABS (acrilonitrilo butadieno estireno) : buen equilibrio de fuerza y ​​dureza

• Nylon (PA) : fuerte y resistente al desgaste; ideal para piezas automotrices

• Acetal (POM) : baja fricción y estabilidad de alta dimensión

La selección de materiales depende de los requisitos de la aplicación: fuerza, durabilidad, flexibilidad y resistencia ambiental.

4. Consideraciones de diseño clave para ajustes Snap

El diseño de ajuste efectivo de SNAP requiere una planificación cuidadosa para garantizar la funcionalidad, la durabilidad y la capacidad de fabricación.

4.1. Desviación y estrés

Los brazos o las pestañas de ajuste de SNAP deben desviarse elásticamente durante el ensamblaje. Use la teoría del haz para estimar la deflexión, el estrés y la tensión, asegurando que el material permanezca por debajo de su límite de rendimiento para evitar la deformación permanente.

4.2. Fuerza de compromiso

Esta es la fuerza necesaria para ensamblar el ajuste Snap. Debe ser lo suficientemente bajo para el ensamblaje manual pero lo suficientemente alto como para evitar la desconexión accidental. Factores que afectan la fuerza de compromiso:

• Geometría del pestillo

• Ángulo del gancho o rampa

• Acabado superficial

• Lubricación

4.3. Desconexión o reutilización

Algunos ajustes de SNAP son permanentes , mientras que otros están diseñados para el desmontaje y la reutilización . Si se necesita una reutilización, el diseño debe permitir el acceso a la herramienta o una fácil actuación de los dedos para liberar el pestillo.

4.4. Capacidad de moldeo

Todas las características de Snap Fit deben cumplir con las mejores prácticas de moldeo de inyección , que incluyen:

• Grosor de la pared uniforme : evita la deformación y las marcas de fregadero

• Ángulos de borrador : facilita la expulsión del molde

• Evitar los subprocesos : puede requerir acciones secundarias o núcleos plegables si no

• Orientación de la parte : importante para minimizar la complejidad de las herramientas

5. Beneficios de los diseños de ajuste a presión en la fabricación

Cuando se implementa correctamente, los diseños de Snap Fit pueden ofrecer varias ventajas importantes:

5.1. Tiempo de ensamblaje reducido y costo

Los ajustes Snap eliminan la necesidad de tornillos, adhesivos o soldadura, reduciendo drásticamente los costos laborales y la complejidad de la línea de ensamblaje.

5.2. Ligero y compacto

Debido a que no se requieren sujetadores, los productos pueden ser más ligeros y con menos componentes, mejorando la portabilidad y la eficiencia.

5.3. Estética y libertad de diseño

Los ajustes Snap habilitan superficies limpias y sin tornillos. También permiten el diseño modular del producto y las soluciones de gabinete creativas.

5.4. Reciclabilidad

Los productos con ajustes Snap son más fáciles de desmontar al final de la vida, simplificando el reciclaje o el reemplazo de componentes.

6. Limitaciones y desafíos de los diseños de ajuste de snap

A pesar de sus ventajas, los ajustes SNAP no son adecuados para cada aplicación. Algunas limitaciones comunes incluyen:

6.1. Fatiga material

Los ciclos SNAP repetidos pueden causar desgaste o fatiga, especialmente en plásticos de baja calidad o características mal diseñadas.

6.2. Limitaciones de carga

Los ajustes SNAP no son ideales para articulaciones estructurales o aplicaciones de carga pesada a menos que se refuerzan o respalden por métodos secundarios.

6.3. Complejidad del molde

Algunos diseños de Snap Fit requieren características complejas de moho como controles deslizantes o levantadores para liberar subterráneos, lo que aumenta el costo de las herramientas y el tiempo de ciclo.

6.4. Factores ambientales

El calor, la exposición a los rayos UV y el contacto químico pueden degradar los materiales plásticos, reduciendo el rendimiento de ajuste de SNAP con el tiempo.

7. Ejemplos del mundo real de aplicaciones Snap Fit

7.1. Electrónica de consumo

Los gabinetes de ajuste Snap son estándar en teléfonos inteligentes, controles remotos, enrutadores y controladores de juegos. Permiten una fácil reparación o reemplazo de la batería.

7.2. Interiores automotrices

Los paneles de instrumentos, las rejillas de aire y las piezas de recorte a menudo usan accesorios para permitir una fácil instalación durante el ensamblaje del vehículo.

7.3. Dispositivos médicos

Los diseños de ajuste a Snap en jeringas de plástico, kits de diagnóstico y dispositivos de administración de medicamentos reducen el costo mientras se mantienen el ensamblaje higiénico.

7.4. Electrodomésticos

Las mezcladores, las aspiradoras y las herramientas eléctricas dependen de los ajustes de acceso para paneles de acceso y piezas reemplazables.

8. Mejores prácticas para diseñar ajustes de inyección moldeados

Para crear piezas exitosas de ajuste con moldeo por inyección, siga estas pautas:

• Use herramientas de simulación como FEA (análisis de elementos finitos) para probar la desviación y el estrés antes del moldeo.

• Colabora con los diseñadores de moho temprano para evitar problemas de fabricación como socavos o fallas de expulsión.

• Prototipo con impresión 3D para evaluar la acción, la fuerza y ​​la usabilidad de SNAP antes de comprometerse con las herramientas.

• Cuenta con la contracción del material en dimensiones críticas para garantizar un ajuste preciso.

• Diseño para el ensamblaje : considere las características de alineación y el manejo ergonómico durante el ensamblaje.

9. El futuro del diseño de Snap Fit

Con el impulso hacia la sostenibilidad y la automatización, los diseños de Snap Fit están ganando popularidad. Los avances en bioplásticos, materiales inteligentes y fabricación de aditivos pueden redefinir cómo se diseñan y producen ajustes SNAP en el futuro.

• Ajuste biodegradable : los nuevos plásticos a base de plantas pueden permitir ensamblajes ecológicos.

• Polímeros inteligentes : los materiales que cambian de forma con calor o electricidad podrían ofrecer nuevos tipos de ajustes reversibles.

• Ensamblaje sin herramientas en robótica : Snap Fits desempeñará un papel en la robótica modular y el desmontaje automatizado.

Conclusión

Snap Fit Design es una herramienta poderosa en manos de ingenieros y diseñadores, que ofrece un método simple, rentable y elegante para unir piezas de plástico. Cuando se combina con moldeo por inyección , abre la puerta a la fabricación de precisión de alto volumen con operaciones secundarias mínimas.

Comprender la interacción entre las propiedades del material, el comportamiento mecánico y las limitaciones de moldeo es clave para diseñar características efectivas de ajuste de SNAP. Con una planificación cuidadosa y buenos principios de diseño, Snap Fits puede mejorar la calidad del producto, reducir los costos y racionalizar el ensamblaje en innumerables industrias.
