En el panorama de fabricación de ritmo rápido actual, la eficiencia, la funcionalidad y la estética son críticos. A medida que las demandas de los consumidores evolucionan y las industrias buscan mejores formas de integrar características, reducir el tiempo de ensamblaje y reducir los costos de producción, las técnicas innovadoras de moldeo como el moldeo por inyección de dos disparos han tomado el centro del escenario. También conocido como moldeo de inyección de doble disparo, múltiples disparos o 2K, este proceso de fabricación avanzado permite la creación de piezas complejas, multimateriales o multicolores en un solo ciclo de moldeo.
Este artículo explora qué es el moldeo por inyección de dos disparos, cómo funciona, sus beneficios, materiales utilizados, aplicaciones en todas las industrias, consideraciones de diseño y desafíos, proporcionándole una comprensión completa de esta técnica de fabricación de alto rendimiento.
El moldeo por inyección de dos disparos es un proceso en el que se inyectan dos materiales diferentes o dos colores diferentes del mismo material en un solo molde para crear una parte terminada con características integradas. A diferencia tradicional del moldeo de inyección , que moldea solo un material por ciclo, el moldeo de dos disparos utiliza dos unidades de inyección separadas para formar un solo producto en dos tomas secuenciales.
Esta técnica generalmente se realiza en máquinas de moldeo de inyección especialmente diseñadas equipadas con dos barriles y dos boquillas. Después de inyectar y enfriar parcialmente el primer material, el molde gira, desliza o cierra una cavidad secundaria, lo que permite inyectarse el segundo material sobre o alrededor del primero.
El proceso de moldeo de dos disparos implica varios pasos clave:
Proceso paso a paso:
Paso 1: Primer disparo (inyección de material base)
l El material primario se inyecta en una cavidad de moho para formar el primer componente de la pieza.
l Este material puede formar el núcleo interno, el soporte estructural o la forma base.
Paso 2: Transferencia de moho (rotación o traducción)
l El molde gira o se desliza para alinear el primer disparo con una segunda cavidad.
l En algunas máquinas, toda la herramienta gira; En otros, solo se mueven un núcleo o inserto.
Paso 3: Segundo disparo (sobremoldea o encapsulación)
l El material secundario se inyecta sobre o alrededor del primer componente moldeado.
l Esto puede ser un agarre suave, un sello, un segundo color o una capa funcional.
Paso 4: enfriamiento y expulsión
l La parte se enfría en el molde.
L Una vez solidificado, se expulsa la parte de doble material completamente formada.
Este proceso sin problemas elimina la necesidad de ensamblaje manual o unión, aumentando la eficiencia y la calidad de la parte.

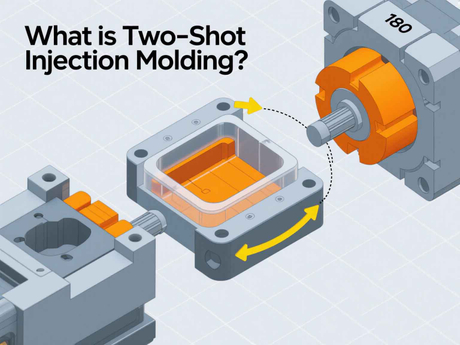

Máquinas de platen giratorio
El molde gira 180 ° entre los disparos.
Común para la producción de alto volumen y partes simétricas.
Core-back o traducir herramientas de cavidad
La mitad del molde se desliza entre cavidades.
Más complejo, pero permite diferentes formas de moho y geometrías de piezas.
Máquinas de placas de índice
La placa de índice gira para cambiar la parte de una unidad de inyección a otra.
Típicamente utilizado para piezas más grandes o más complejas.
El proceso de dos disparos ofrece numerosos beneficios técnicos y económicos en comparación con los métodos tradicionales:
Costos de ensamblaje reducidos
Elimina las operaciones secundarias como el pegado, la soldadura ultrasónica o el ensamblaje manual.
Reduce los costos laborales y el potencial de error humano.
Calidad mejorada del producto
Alineación perfecta entre los componentes, ya que ambos materiales se moldean en la misma herramienta.
Mejora resistencia a la unión entre los materiales debido a la adhesión en el molde.
Mejor estética
Habilita diseños multicolor o multicles sin pintar ni impresión.
Definición nítida y separación de color mejoran la apariencia y la marca.
Diseños compactos y livianos
Permite la integración de características (por ejemplo, sellos, agarres) sin piezas adicionales.
Consolida las piezas en una sola unidad para ahorrar espacio y peso.
Aumento de la libertad del diseño
Permite a los ingenieros combinar materiales con diferentes propiedades (por ejemplo, suave + rígido).
Abre oportunidades para diseños innovadores, ergonómicos y funcionales.
Respetuoso con el medio ambiente
Reduce los desechos de adhesivos, sujetadores y exceso de embalaje.
Producir la producción de energía y eficiencia de material.
El moldeo de dos disparos se basa en la compatibilidad y la adhesión entre los dos materiales utilizados. Los materiales deben ser compatibles térmica y químicamente para garantizar un enlace fuerte.
Combinaciones de materiales comunes:
Material 1 (primer disparo) | Material 2 (segundo disparo) | Aplicación típica |
Abdominales | TPE o TPU | Empuñaduras de toque suave, sellos |
ordenador personal | TPE | Carcasas protectoras |
PA66 | PÁGINAS | Componentes automotrices |
ordenador personal | PMMA | Lentes transparentes o de colores |
PBT | LSR (goma líquida de silicona) | Electrónica sellada |
PÁGINAS | PP (color diferente) | Tapa de dos colores |
La selección de materiales está influenciada por factores como la compatibilidad de la temperatura, la unión mecánica, las tasas de contracción y el entorno de aplicación.
El moldeo exitoso de dos disparos requiere una planificación de diseño cuidadosa, no solo para la pieza, sino también para el molde y el proceso. Aquí hay pautas de diseño clave:
Elija materiales con afinidad química o características de enclavamiento mecánico para garantizar una fuerte adhesión.
Si los materiales no se unen naturalmente, incorporen subterráneos o texturas para el anclaje mecánico.
Mantenga un grosor de la pared uniforme para evitar marcas de fregadero y vacíos.
Diseñe puertas y corredores para garantizar un flujo uniforme de ambos materiales.
La ubicación adecuada de la puerta garantiza transiciones suaves entre los materiales.
Las líneas de separación deben diseñarse cuidadosamente para evitar flash o zonas de unión débiles.
Cuenta con diferentes tasas de contracción de cada material.
Ajuste el diseño del molde para garantizar la precisión dimensional posterior al enfriamiento.
La ventilación adecuada es crucial para evitar trampas de gas y defectos de la superficie.
Los sistemas de enfriamiento deben optimizarse para ambas tomas para evitar las ineficiencias del tiempo de ciclo.
El moldeo de dos disparos se utiliza en muchas industrias por su capacidad para crear piezas complejas e integradas con calidad y funcionalidad premium.
Botones, perillas y paneles de control de tacto suave
Emblemas de doble color e interruptores iluminados
Carcasas selladas y amortiguadores de vibración
Fundas para teléfonos inteligentes con interiores rígidos y exteriores de goma
Controles remotos multicolores
Dispositivos portátiles con correas suaves integradas
Jeringas con zangadores codificados por colores
Instrumentos quirúrgicos sellados
Ajusteros de diagnóstico y herramientas de laboratorio
Cepillos de dientes con empuñaduras ergonómicas
Perillas de electrodomésticos y paneles de control
Contenedores de alimentos con tapas de sello suave
Capas y cierres de dos colores
Características a prueba de manipulaciones
Juntas integradas
A pesar de sus ventajas, el moldeo de dos disparos presenta algunos desafíos:
Las máquinas y mohos especializados aumentan los costos de capital.
Diseños de herramientas más complejos y plazos de fabricación.
No todos los materiales se unen bien o procesan dentro del mismo rango térmico.
Requiere pruebas y validación para prevenir la delaminación o la mala adhesión.
Requiere conocimiento avanzado de la mecánica de moho, la termodinámica y la secuenciación de inyección.
Los errores pueden dar lugar a defectos costosos o una reorganización.
Si bien es más rápido que el moldeo y el ensamblaje separados, el moldeo de dos disparos a menudo tiene tiempos de ciclo más largos que el moldeo de un solo disparo.
Si no es factible la moldura de dos disparos, los fabricantes pueden considerar:
Moldeo de inserción : insertar un componente preplotado en un molde antes de la sobrecarga.
Ensamblaje y enlace adhesivo : piezas de ensamblaje manualmente con colas o sujetadores mecánicos.
Impresión o pintura de almohadilla : para características estéticas sin integración de material.
Sin embargo, estas alternativas generalmente agregan pasos, aumentan la mano de obra y reducen la integración del diseño en comparación con el verdadero moldeo de dos disparos.
A medida que evolucionan los materiales y las tecnologías, el moldeo de dos disparos se está volviendo aún más versátil y eficiente.
Tendencias emergentes:
Integración con automatización y robótica para la inspección en línea y el manejo de piezas.
Combinación con impresión 3D para producir insertos complejos para moldes de dos disparos.
Uso de materiales biológicos y reciclables en diseños multimateriales.
Monitoreo inteligente de moho para mejorar el control de procesos, reducir los defectos y mejorar la repetibilidad.
El moldeo de dos disparos continuará permitiendo productos más inteligentes, más ligeros y más integrados a medida que las industrias adoptan la miniaturización, la sostenibilidad y la fabricación dirigida por el diseño.
El moldeo por inyección de dos disparos es un método poderoso y eficiente que permite la producción de piezas intrincadas y multimateriales en un solo proceso. Al combinar diferentes materiales o colores sin problemas, los fabricantes pueden mejorar la funcionalidad del producto, la estética, la durabilidad y la rentabilidad.
Si bien exige un mayor nivel de experiencia en diseño, herramientas y control de procesos, los beneficios en términos de integración de piezas, tiempo de ensamblaje reducido y calidad mejorada lo convierten en una solución de favorita para muchas aplicaciones modernas, desde interiores automotrices hasta electrónica portátil.
A medida que la fabricación continúa evolucionando, la moldura de dos disparos permanecerá a la vanguardia de la innovación: las marcas que las marcas entregan productos que son más inteligentes, más hermosos y más eficientes que nunca.
